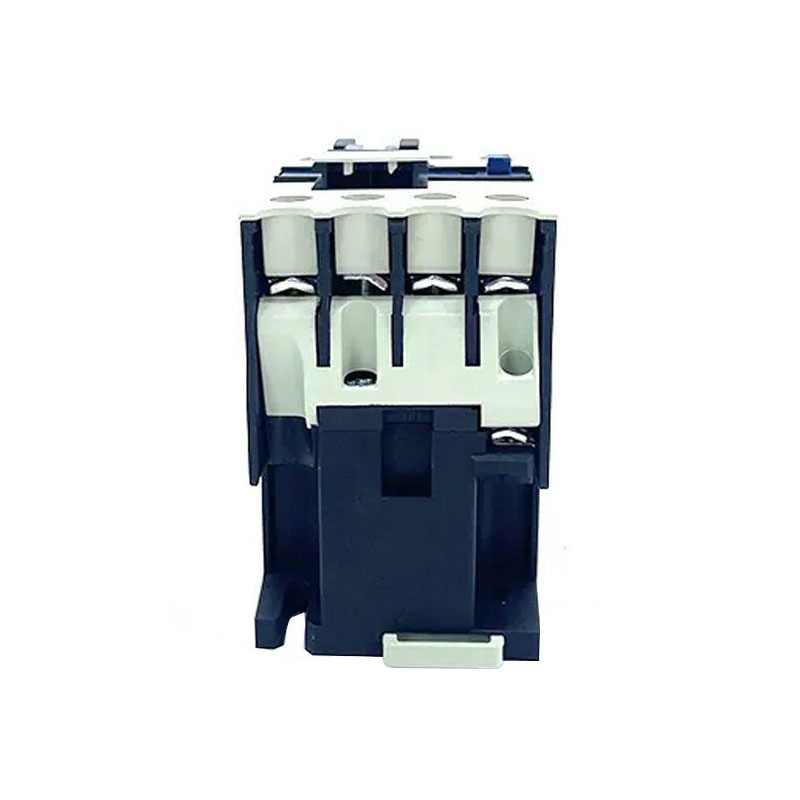

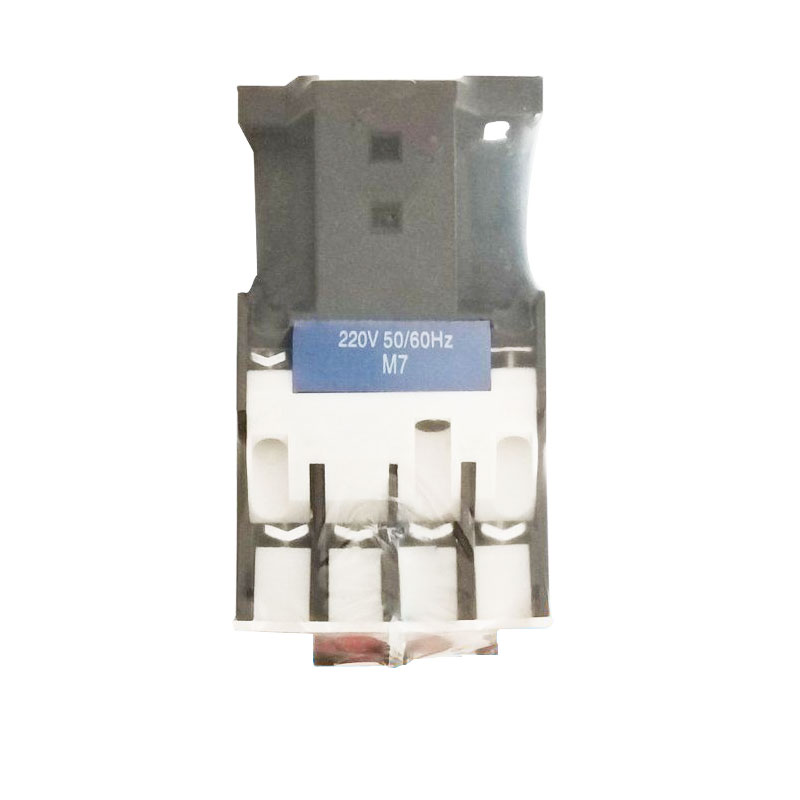

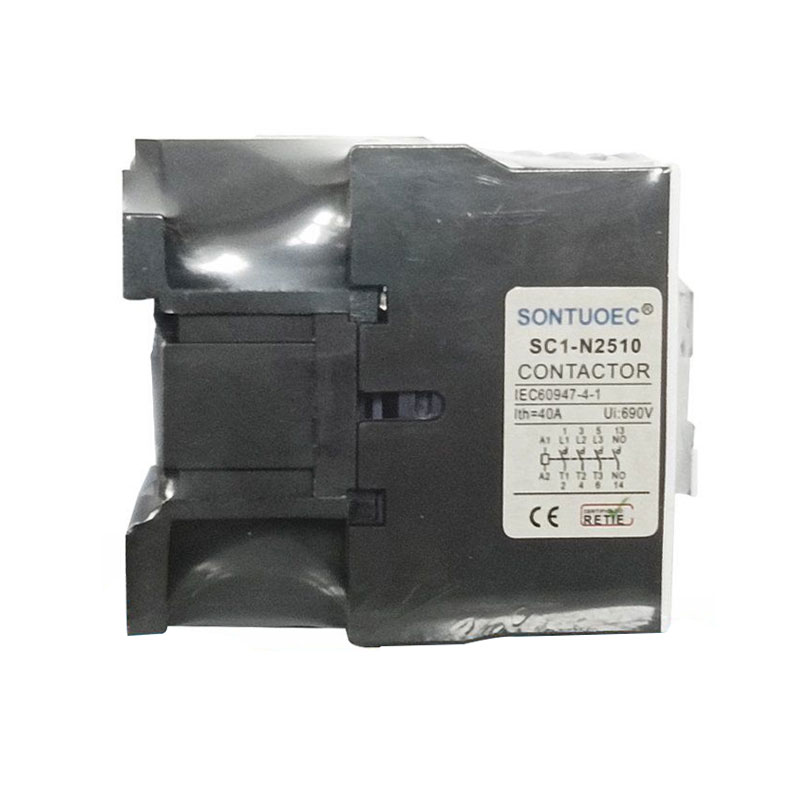

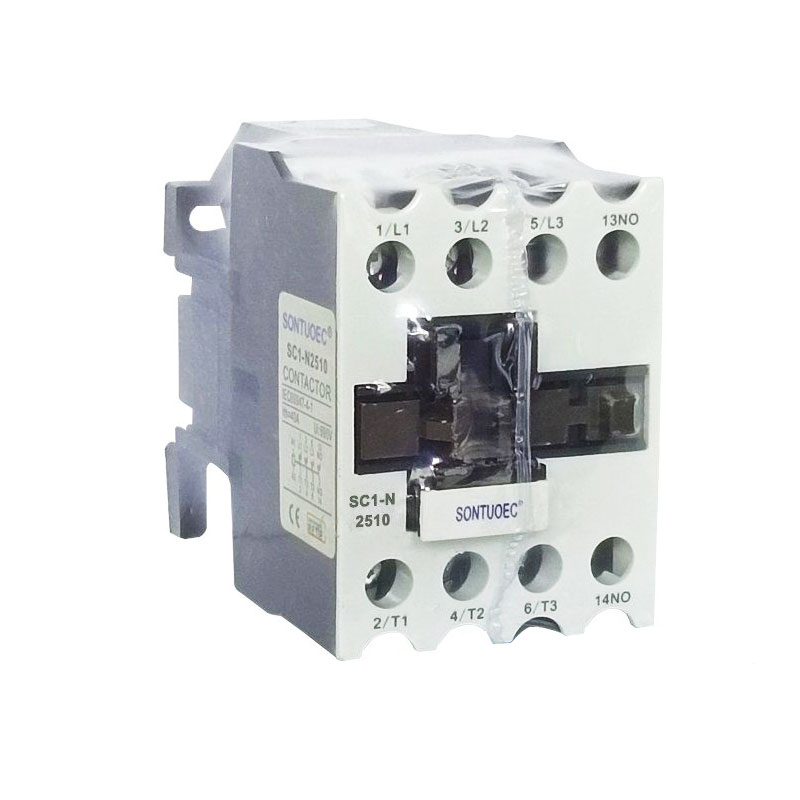

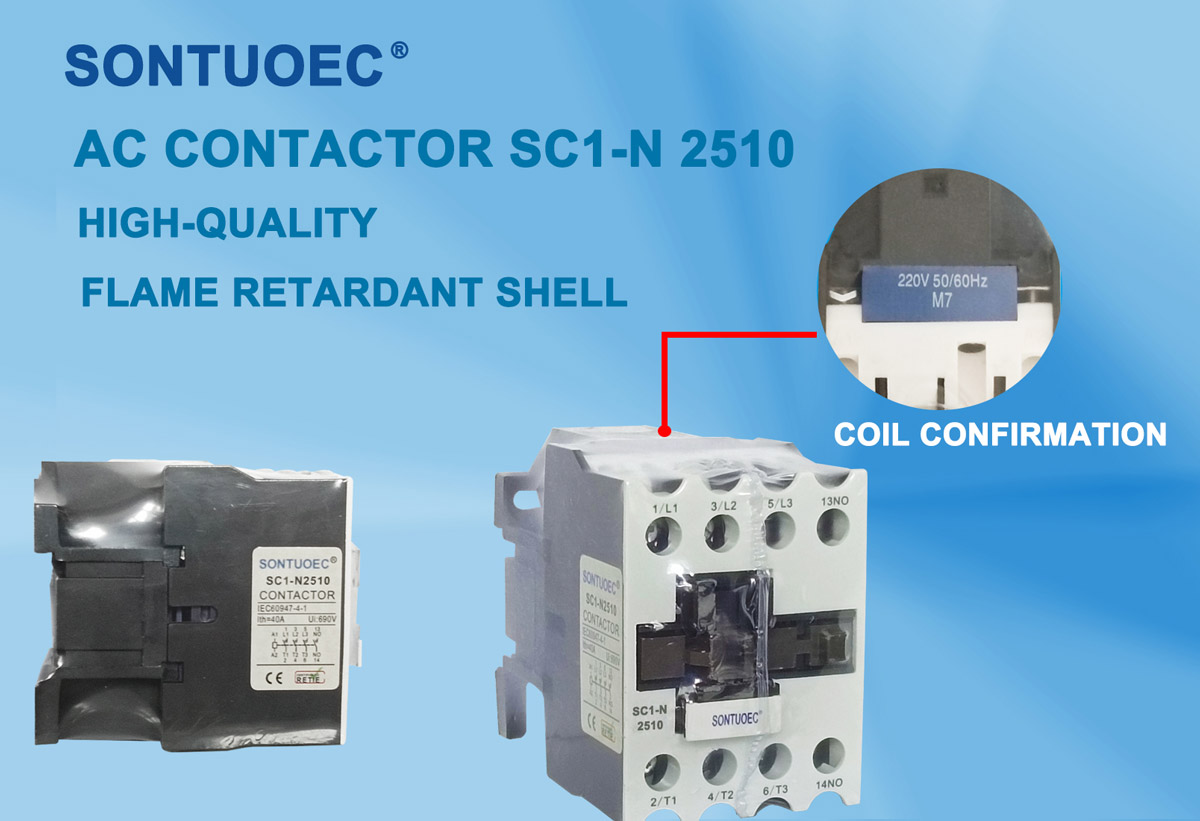

3 Pole AC Contactor

Ang 3 Pole AC Contactor usa ka AC contactor nga adunay tulo ka independente nga kontak (o mga poste), nga ang matag usa nagkontrol sa usa ka hugna sa usa ka three-phase power system. Ang panguna nga gimbuhaton niini mao ang layo nga pagkontrol sa pagsugod, paghunong ug pag-usab sa tulo ka hugna nga mga motor o uban pang tulo nga hugna nga mga karga. Pinaagi sa pagpugong sa on ug off niining tulo ka mga kontak, kini makaamgo sa koneksyon ug pagdiskonekta sa tulo ka hugna nga sirkito, sa ingon makontrol ang working status sa electric load.

Ipadala ang Pangutana

Deskripsyon sa Produkto

Modelo	Kapasidad sa 2 phase sqirlel-								Gi-rate nga kasamtangang pagpainit 1th(A)
	Rated nga gahum (KW)				Rated operate kasamtangan(A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Istruktura ug prinsipyo sa pagtrabaho

Istruktura:

Electromagnetic nga sistema: naglakip sa mga sangkap sama sa coils, cores, ug uban pa, nga gigamit sa pagmugna magnetic flux sa pagduso sa pag-abli ug pagsira sa contact system.

Sistema sa pagkontak: lakip ang panguna nga kontak ug pagkontak sa auxiliary. Ang panguna nga kontak gigamit sa pagdala sa taas nga sulud, ug ang auxiliary nga kontak gigamit aron mahibal-an ang transmission ug feedback sa mga signal sa pagkontrol.

Arc extinguishing device: Gigamit sa pagpalong sa arko nga namugna sa dihang ang kontak gidiskonekta aron mapanalipdan ang kontak gikan sa kadaot.

Shell: gigamit sa pagpanalipod sa mga internal nga sangkap gikan sa gawas nga palibot.

Prinsipyo sa pagtrabaho:

Kung kusog ang coil, ang iron core makamugna og magnetism ug madani ang sistema sa pagkontak aron masira, nga magbukas ang three-phase circuit.

Kung ang coil de-energized, ang puthaw nga core mawad-an sa iyang magnetism ug ang contact system nagbulag ubos sa aksyon sa spring aron madiskonekta ang three-phase circuit.

Ikatulo, ang aplikasyon ug pagpili

Aplikasyon:

Ang 3 Pole AC Contactor kaylap nga gigamit sa automation sa industriya, sistema sa kuryente ug automation sa pagtukod.

Mahimo kini gamiton aron makontrol ang mga operasyon sama sa pagsugod, paghunong ug pagbalik sa tulo ka hugna nga mga motor.

Mahimo usab kini gamiton aron mahibal-an ang hilit nga pagkontrol ug pagpanalipod sa sistema sa kuryente.

Pagpili:

Sa diha nga ang pagpili sa usa ka 3 Pole AC Contactor, mga butang sama sa rated boltahe, rated kasamtangan ug load matang sa gahum nga sistema kinahanglan nga tagdon.

Ang kasamtangan nga rating kinahanglan nga labaw pa sa o katumbas sa maximum nga operating kasamtangan sa load.

Ang rating sa boltahe kinahanglan nga ipahiangay sa lebel sa boltahe sa sistema sa kuryente.
