Ac magnetic contactor

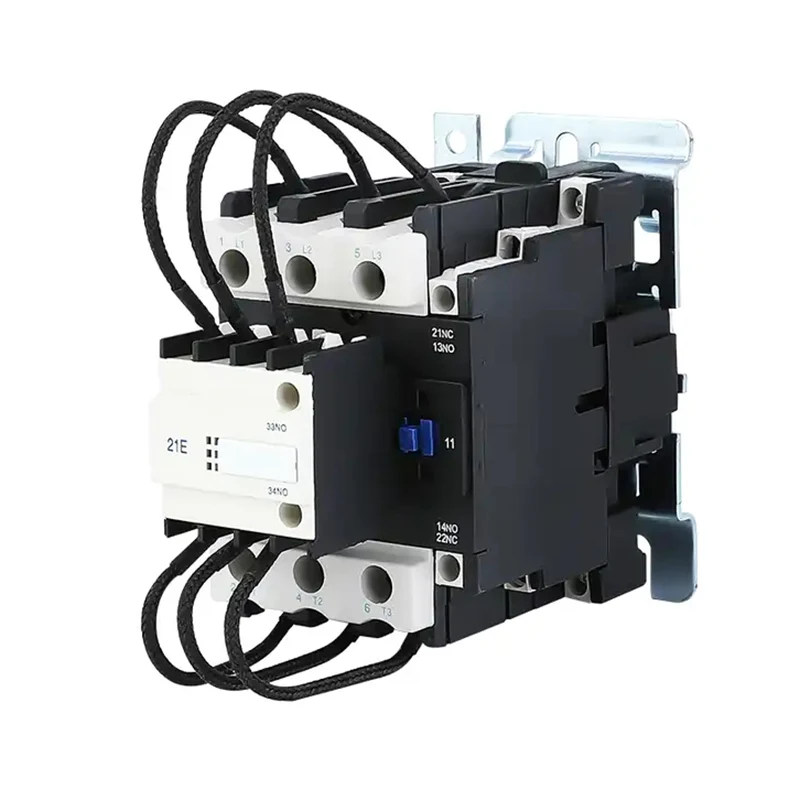

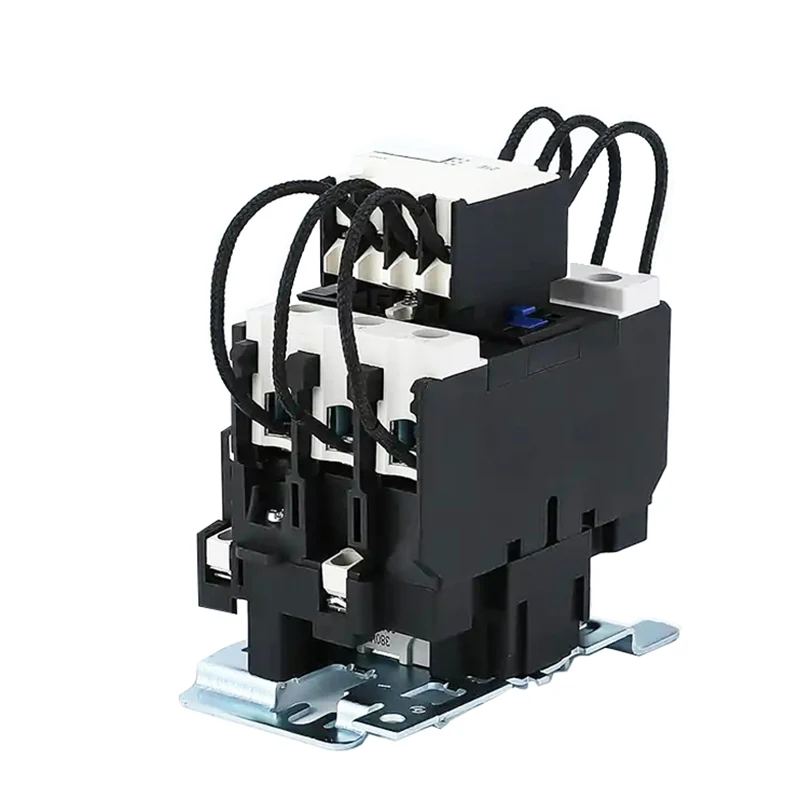

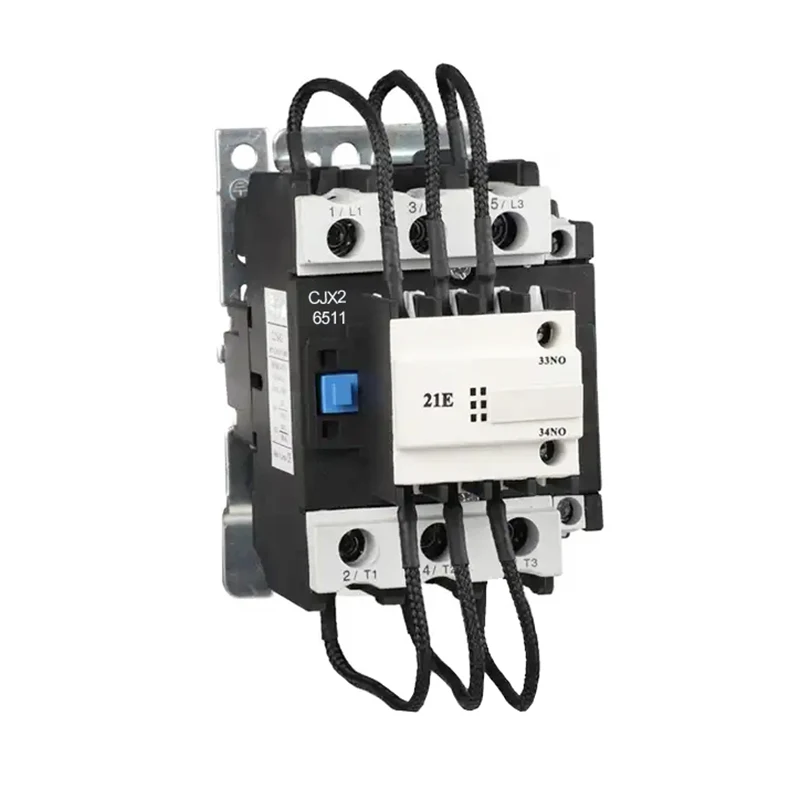

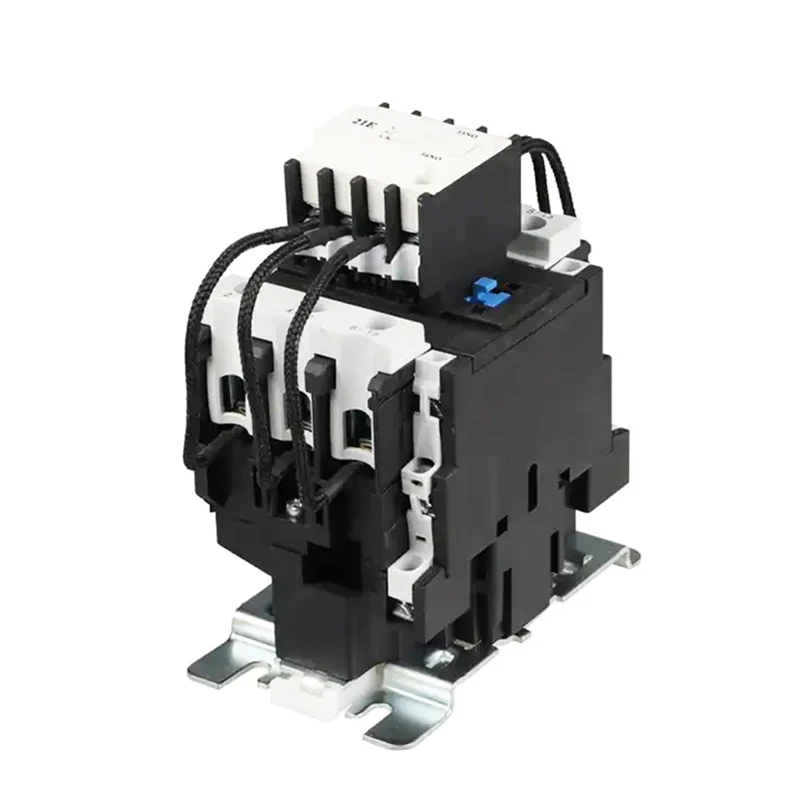

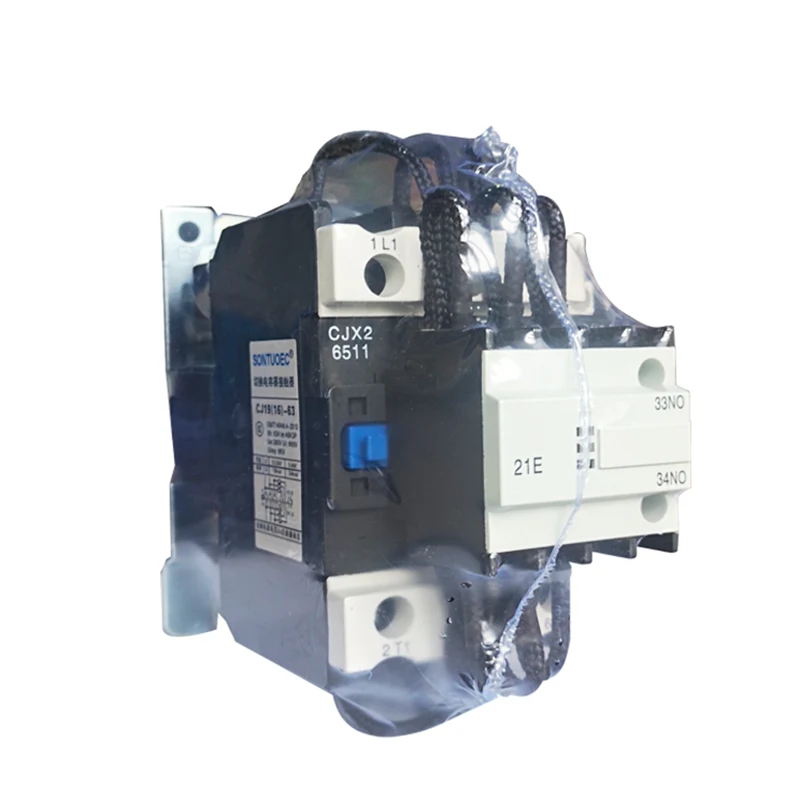

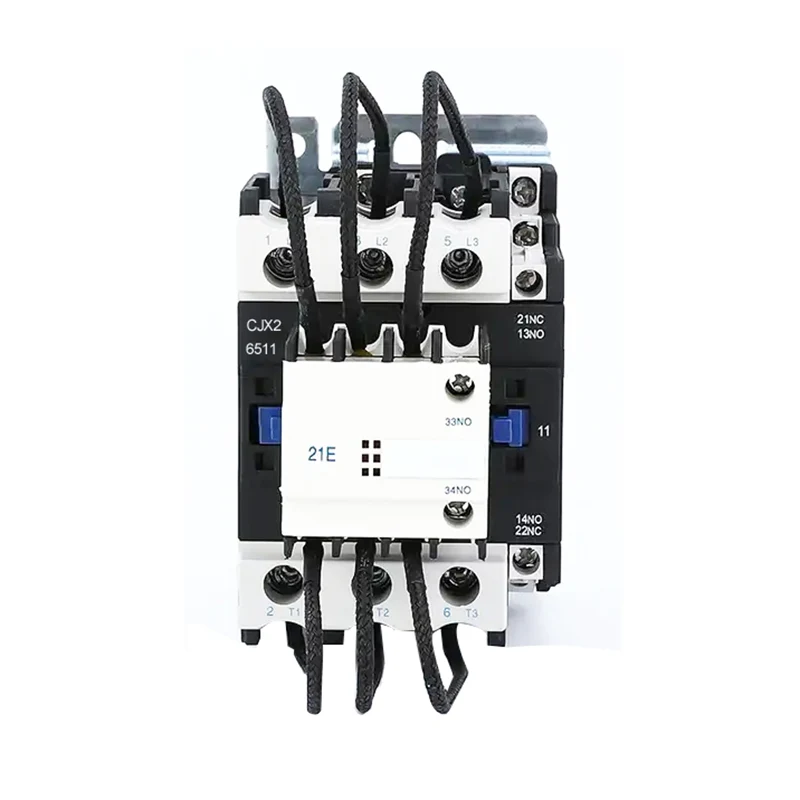

Ang SCJ19 nga pagbalhin sa Captacitor Type Contactor nga gigamit sa Power Network sa AC 50Hz o 60hz, hangtod sa 380V, alang sa pag-operate sa Capacitor sa LV. Uban sa Antisurge Device, makunhuran niini ang epekto sa pagsira sa pag-agos ug pagpugong gikan sa sobra nga pagbungkag.

Prinsipyo sa Operasyon

Ang Prinsipyo sa Operating sa AC magnetic contactor gibase sa electromagnetic induction ug magnetic puwersa. Kung ang coil gipalig-on, ang magnetic field nakadani sa core sa iron ug gisira ang mga kontak, sa ingon nagbukas sa circuit. Kung ang coil wala'y kaarang, nawala ang magnetic field, ang puthaw nga core i-reset sa ilawom sa aksyon sa tingpamulak, ang pagkontak naputol ug ang circuit naputol. Niining paagiha, nahibal-an sa AC magnetic contactor ang pagkontrol sa AC Circuit.

Istruktura ug komposisyon

Ang magnetic contactor sa kadaghanan gilangkuban sa mga musunud nga bahin:

Sistema sa electromagnetic: Naglakip sa mga sangkap sama sa coil, core ug armature, nga mao ang mga yawe nga mga bahin alang sa paghimo sa magnetic field ug aksyon nga magnetic.

Sistema sa Pakigkita: Naglakip sa panguna nga kontak ug auxiliary nga kontak, nga gigamit sa pag-on ug sa sirkito. Ang mga nag-unang kontak sa kasagaran gigamit sa pagdala sa labi ka dagko nga mga alon, samtang ang mga kontak sa auxiliary gigamit aron matuman ang lainlaing mga gimbuhaton sa pagpugong.

Ang pag-exting sa aparato sa ARC: gigamit sa pagpalong sa ARC kung ang pagkontak napiho, nga gipugngan ang ARC nga makadaot sa kontak.

Ang uban nga mga sangkap: sama sa mga tuburan, brackets, balay, ug uban pa, gigamit aron ayohon ang mga sangkap aron masiguro ang normal nga operasyon sa contactor.

Mga Tampok sa Struktura

1.Ang kontak nga nagpundok uban karon nga limitado nga pagbatok, nga makahimo sa paglimite sa pagbalhin-on nga pag-agos sa sulod sa gitugotan nga kantidad.

2.Ang kontak nga direkta nga naglihok sa doble nga pahulay sa istruktura, ang mekanismo sa paglihok dali, dali nga susihon pinaagi sa kamot, compact nga istruktura.

3.Ang pagbabag sa Terminal Block nga giprotektahan sa tabon, luwas ug kasaligan.

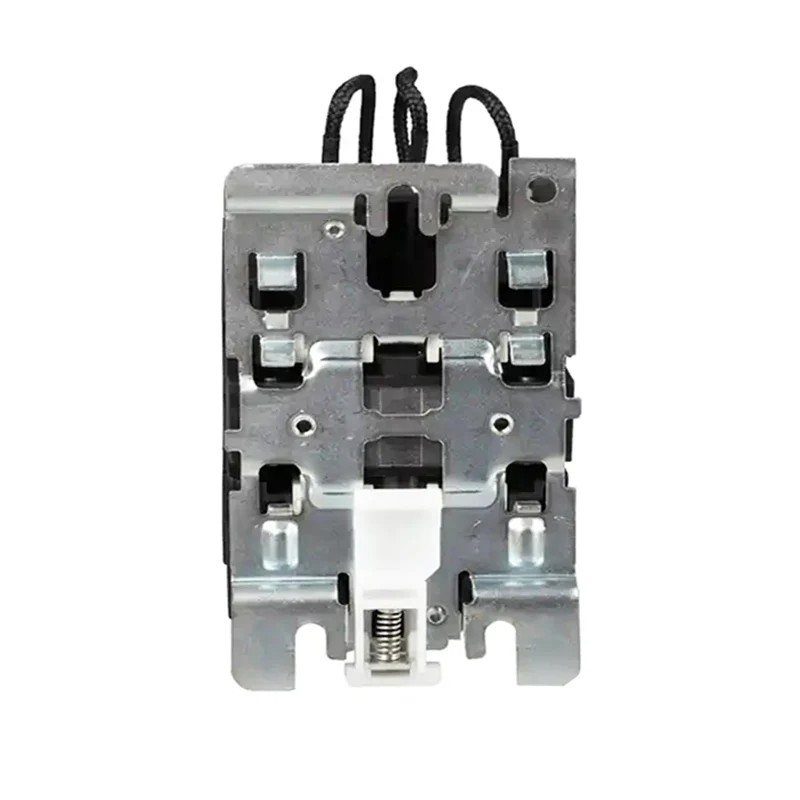

4.Kini mahimo nga ibutang sa mga screws, o sa 35 / 75mm nga standard nga riles.

Mga kondisyon sa pagtrabaho ug pag-instalar

(1) ambient temperatura: -5 ℃ - + 40 ℃, ang kasagaran nga temperatura kinahanglan nga dili labaw sa + 35 ℃ sa 24 nga oras.

. Sa labing kadaghan nga bulan nga kasagaran nga labing ubos nga temperatura + 25 ℃ alang sa aberidt nga adunay labing taas nga paryente nga kaumog mao ang 90%, ug hunahunaon ang pagbag-o sa temperatura ug mahitabo ang produkto sa nawong sa gel.

(3) Ang kahitas-an dili labi ka taas sa 2000m kung i-install.

(4) Klase sa Polusyon: 3 Klase

(5) Klase sa Pag-install: III

(6) Kahimtang sa Pag-install: Ang pag-mounting sa nawong ug ang bakilid sa bertikal nga eroplano dili labaw sa ± 5 °, ug wala'y hinungdan nga epekto ug pag-uyog sa lugar.

Panguna nga mga Tampok

Kasaligan nga Pagtrabaho: AC Magnetic Contactor gihimo sa taas nga kalidad nga mga materyales ug proseso sa paghimo sa paghimo, nga adunay taas nga kasaligan ug kalig-on.

Dugay nga Kinabuhi sa Serbisyo: Ang sistema sa pagkontak gihimo sa mga materyales nga nagpugong sa pagsul-ob, nga makasagubang sa daghang mga karon ug boltahe nga makapakurat, pagpadayon sa kinabuhi sa serbisyo.

Sayon nga magpadayon: Ang istruktura makatarunganon nga gidisenyo, dali nga pag-disassemble ug pag-ayo, pagkunhod sa gasto sa pagpadayon.

Nagkalainlain nga mga detalye: Aron matubag ang mga panginahanglanon sa lainlaing mga tiggamit, ang AC magnetic contactor adunay lainlaing mga detalye ug mga modelo sa mga lebel sa contact.
