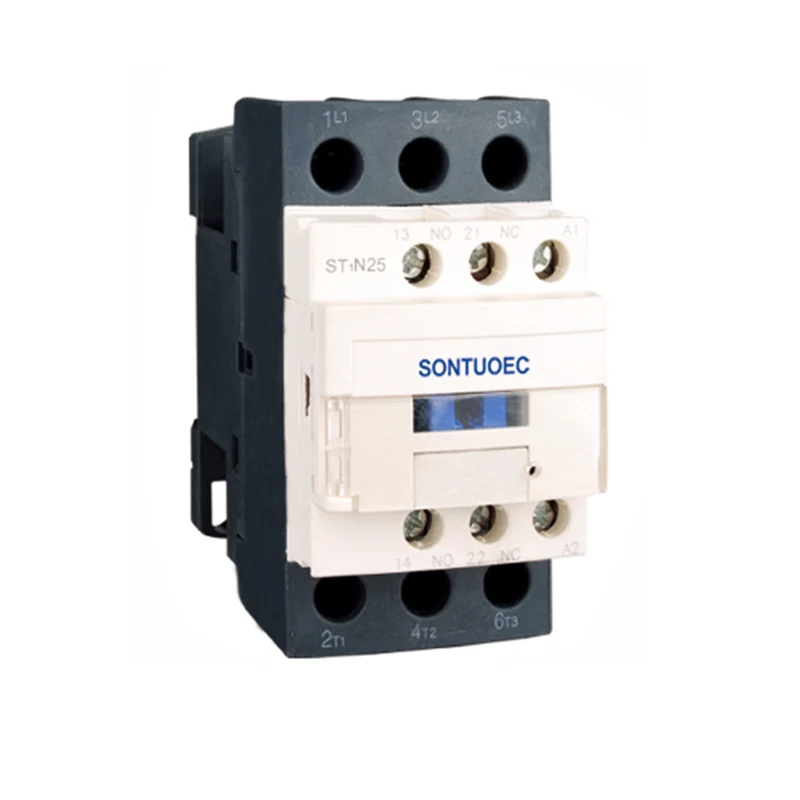

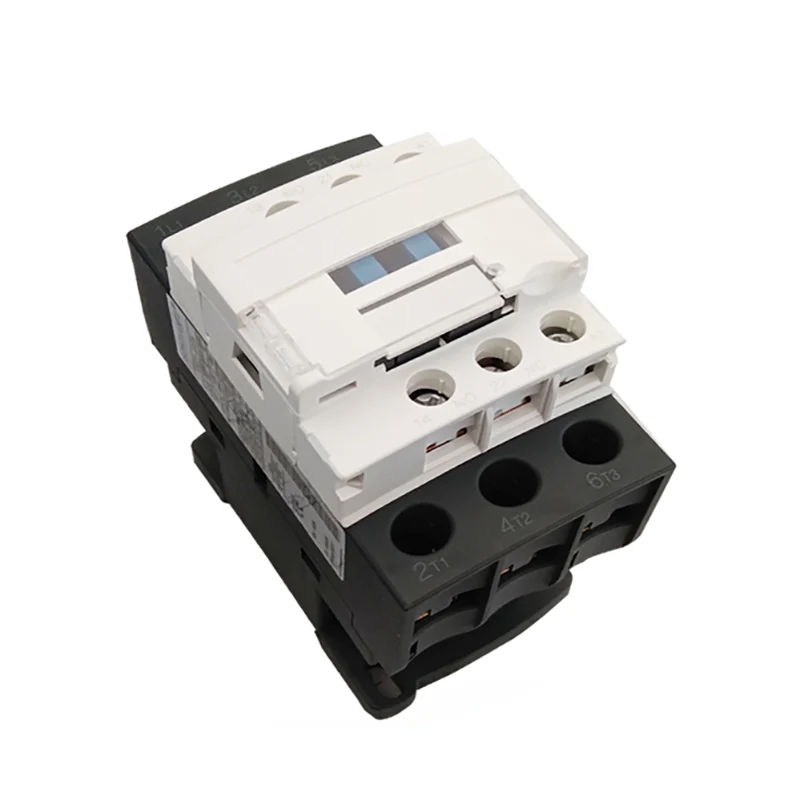

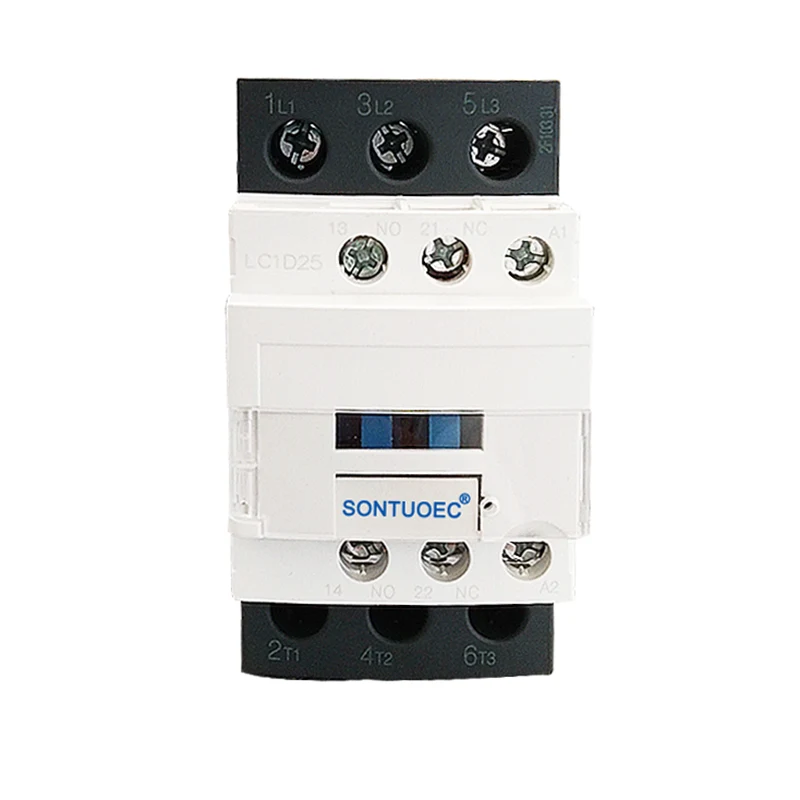

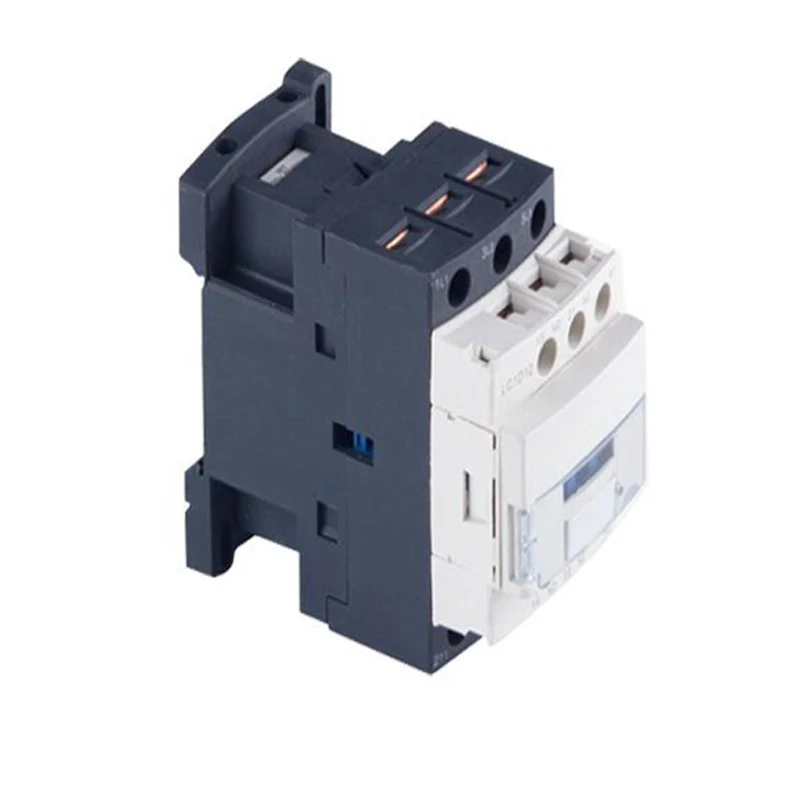

CJX2 3P 25A AC contactor

Ang CJX2 3P 25A nga contactor ang angay alang sa pagkonekta ug pagbungkag sa mga sirkito sa layo nga mga distansya, ingon man alang sa kanunay nga pagsugod ug pagpugong sa mga AC Motors. Gawas pa, mahimo kini gamiton sa mga angay nga thermal relays aron maporma ang mga startters sa electromagnetic aron mapanalipdan ang mga sirkito diin ang mga overloadal nga overloads mahimong mahitabo.

Modelo:ST1N

Ipadala ang Pangutana

Deskripsyon sa Produkto

Matang		St1n-09	St1n-12	St1n-18	St1n-25	St1n-32	St1n-40	St1n-50	St1n-65	St1n-80	St1n-95
Gi-rate nga nagtrabaho karon (A)	AC3	9	12	18	25	32	40	50	65	80	95
Gi-rate nga nagtrabaho karon (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Mga Rating sa StandardPower sa 3-Phase Mga motor 50 / 60HZ Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Gi-rate nga init karon (A)		20	20	32	40	50	60	80	80	125	125
Kinabuhi sa Electrical	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Kinabuhi sa Electrical	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mekanikal nga Kinabuhi (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Numero sa mga kontak	3p + dili					3p + nc + dili
Numero sa mga kontak	3p + NC					3p + nc + dili

Istruktura nga bahin

Ang laraw sa pagpanalipod: CJX2 3P 25Ang AC contactor nagsagop sa istruktura nga proteksyon, nga gihulagway sa gamay nga gidaghanon, gaan nga gibug-aton sa kusog, taas nga pag-konsumo sa kuryente.

Direct-Acting Action Struct: Ang istruktura sa paglihok niini mao ang direkta nga paglihok ug ang mga kontak doble nga pahulay, nga nagpalambo sa kasaligan ug luwas nga kontak.

Pag-block-Type Auxiliary Contact Group: Ang Auxiliary Contact Group, Head of Mechanical Interlocking nga kinahanglan nga mapugngan sa us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka us aka oras sa pag-undang.

Mga teknikal nga mga parameter

Ang mga nag-unang teknikal nga mga parameter sa CJX2 (ST1N) series costice sa AC naglakip sa:

Gi-rate ang boltahe: lakip ang 36V, 110V, 127v, 227v, 220V, 380V ug uban pang mga lebel aron matubag ang mga panginahanglanon sa lainlaing mga sistema sa kuryente.

Gi-rate karon: Sumala sa lainlaing mga modelo, ang mga marka karon nga mga sakup gikan sa 9a hangtod 95a.

Ang boltahe sa coil: Ang boltahe sa AC coil naglakip sa 24V, 36v, 48V, 220v, 380v, 480, 48v, 220v, ug uban pa.

Mekanikal ug Electrical Life: Ang Mekanikal nga Kinabuhi mahimong hangtod sa milyon-milyon nga mga panahon, ug ang kinabuhi sa koryente medyo taas usab, nga nagsiguro sa dugay nga lig-on nga operasyon sa contactor.

Pag-instalar ug pagmentinar

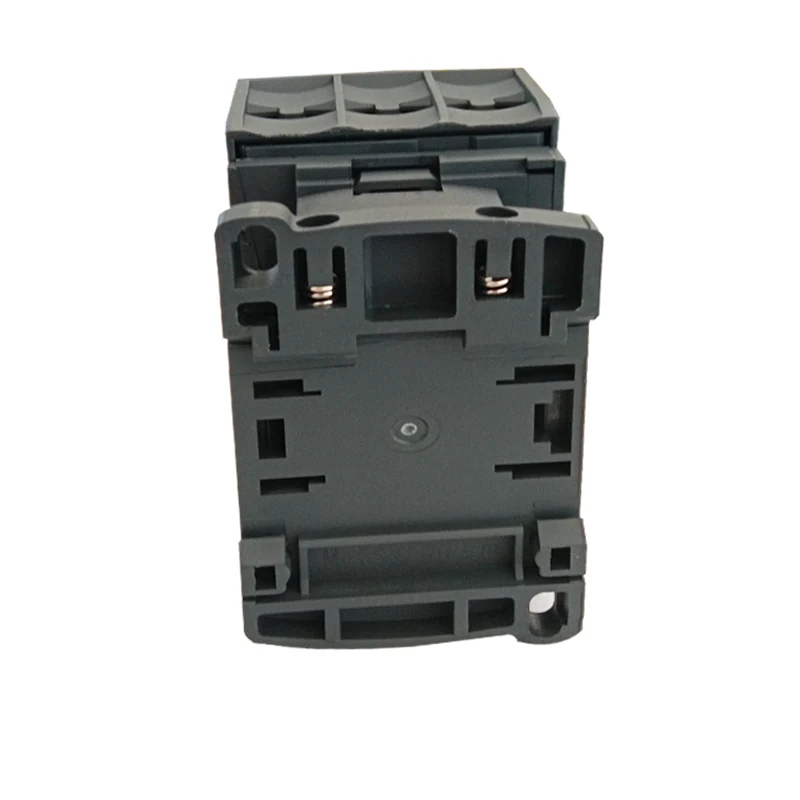

Pag-instalar: Ang Type Type sa CJX2 mahimong ma-mount sa duha nga mga screws o 35mm (o 75mm) giya sa tren, nga dali ug dali. Ang may kalabutan nga datos sa teknikal kinahanglan nga susihon sa wala pa ma-install aron masiguro ang pagsunod sa mga kondisyon sa pag-install.

Maintenance: Ang tanan nga mga bahin sa produkto kinahanglan nga susihon kanunay sa paggamit, nga nanginahanglan nga ang mga mabug-at nga mga bahin wala maigo ug ang mga fastener dili malaw-ay. Kung adunay bisan unsang kadaot, kinahanglan kini mapulihan sa oras aron masiguro ang normal nga operasyon sa contactor.

CJX2 3P 25A AC Contactor
