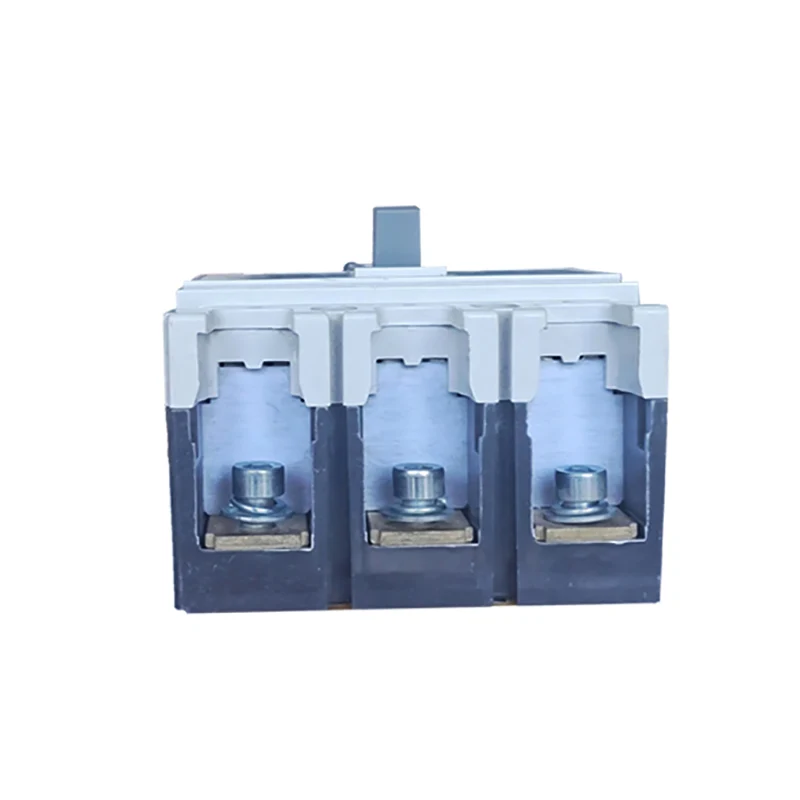

Electric Molded Case Circuit Breaker

Ang Electric Molded Case Circuit Breaker kay usa ka klase sa electrical equipment nga naay protection functions sama sa overload, short circuit ug under voltage. Ang prinsipyo sa pagtrabaho niini mao nga ubos sa normal nga kondisyon sa pag-operate, ang circuit breaker naa sa sirado nga estado, kung ang overload sa sirkito, mubo nga sirkito o ubos sa boltahe ug uban pang mga sayup, ang circuit breaker awtomatik nga magdiskonekta sa sirkito, aron mapanalipdan ang sirkito ug ang kaluwasan sa mga ekipo.

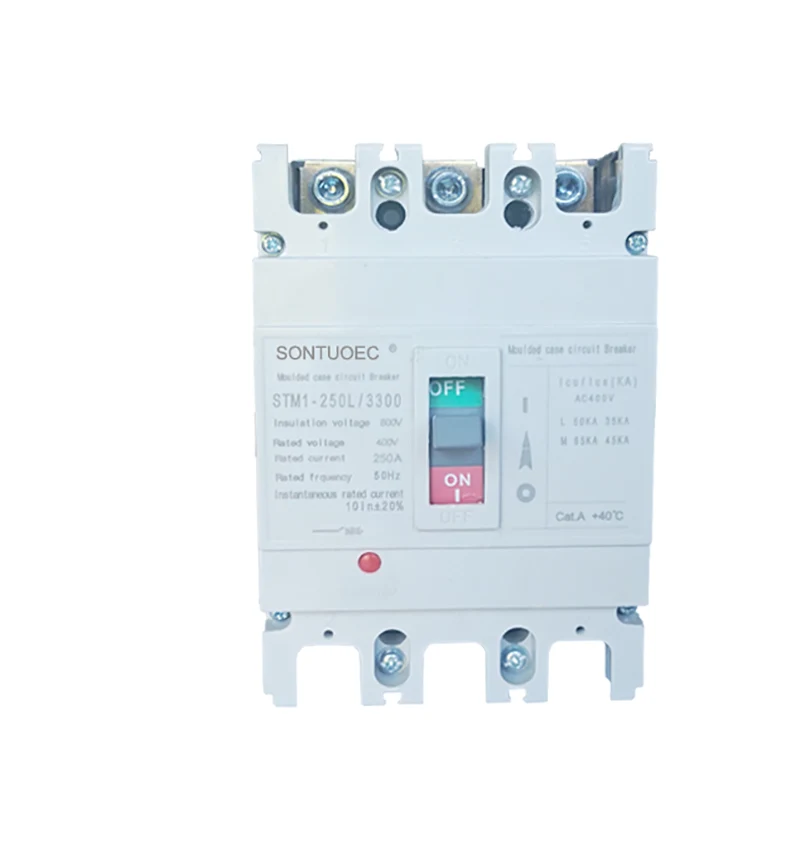

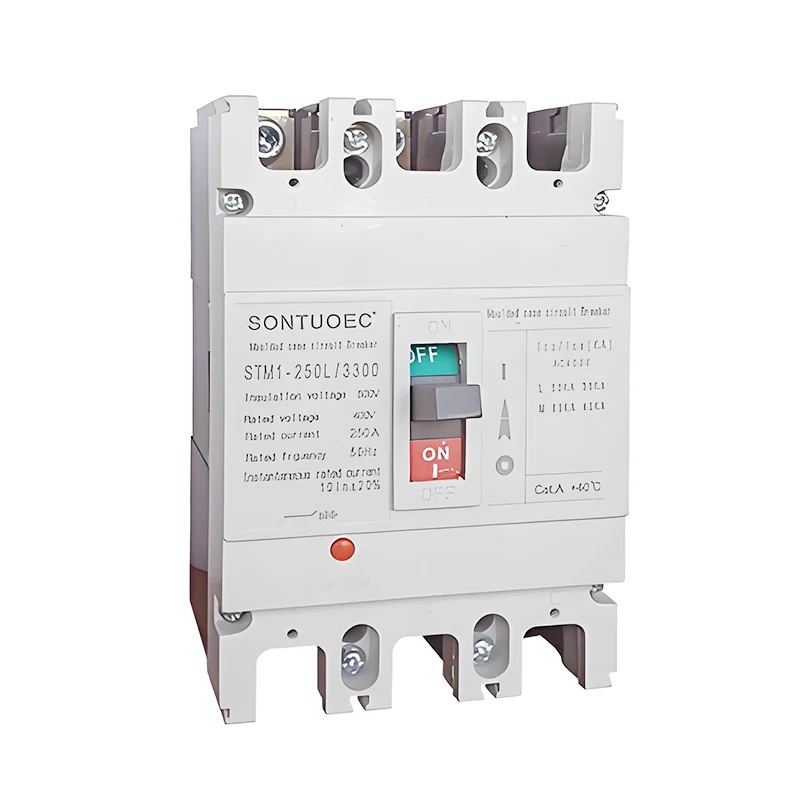

Modelo:STM1-250L

Ipadala ang Pangutana

Deskripsyon sa Produkto

Modelo		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Gi-rate nga Cortirucus curert		125			250			400			630			800			1250
Gi-rate nga Curert hn(A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
Rated Operating Votage Ue(V)DC								500,550,7			501,000
Rated Isuation Votage UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Sulayi ang Bota Usa ka Miute(V)		3500			3500			3500			3500			3500			3500
Pagbungkag sa Kapasidad (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarical Siya	Mga panahon	7000			7000			4000			4000			2500			2000
Kinabuhi sa Elektrisidad	Mga panahon	2000			2000			1000			1000			800			600
Breaking Time(ms)		20			20			20			20			20			20
Lokasyon sa Pag-instalar		Bisan asa nga lugar
kapasidad sa bolator		oo
Estandard		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura(C)		25 ℃ -50 ℃
Degreso sa Proteksyon		b20
Accessory		SA/SD/MX
Gilay-on sa arko (mm)		250

Modelo DILI.	STM1-250L/3300
Arko-pagpalong Medium	hangin
STANDARD:	IEC 60947-2
Istruktura	MCCB
Type	Moulede case Circuit Breaker
Sertipikasyon	CE
Mga pagtugot	CE, ISO9001
Panahon sa Paghatud	sulod 20 ka adlaw
Espesipikasyon	63A-630A
Sinugdanan	Wenzhou Zhejiang
Kapasidad sa Produksyon	2000 ka piraso/Semana
Bilis	Normal nga Type Circuit Breaker
Pag-instalar	Giayo
Numero sa mga poste	3P 4P
Kalihokan	Kombensiyonal Circuit Breaker, Pagpanalipod sa Kapakyasan sa Circuit-Breaker, Overcurrent nga Proteksyon
Presyo	Pabrika Presyo
Panahon sa Garantiya	12 ka bulan
Pakete sa Transportasyon	Sulod Kahon/Carton
marka sa pamatigayon	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS Code	8536200000

Istruktura ug mga kinaiya

Structure: electric molded case circuit breaker kasagaran naglangkob sa contact system, arc extinguishing system, operating mechanism, striker, ug shell ug uban pang mga parte.

Mga bahin:

Kini adunay taas nga kapasidad sa paglapas ug maayo nga dinamikong kalig-on sa kainit.

Ang kabhang gihimo sa flame-retardant, arc-resistant insulating material, nga adunay taas nga performance sa kaluwasan.

Ang mekanismo sa pag-opera flexible ug kasaligan, nga sayon alang sa mga tiggamit sa pag-operate nga mano-mano o elektrikal.

Ang disconnector adunay lain-laing mga function sa pagpanalipod, ug makahimo sa katugbang nga mga aksyon sumala sa lain-laing mga sayop sa sirkito.

Function ug paggamit

Function: Ang electric molded case circuit breaker adunay lain-laing mga function sa proteksyon sama sa overload protection, short circuit protection, under voltage protection ug leakage protection. Lakip niini, ang overload protection nagpasabot nga kon ang circuit overloaded, ang circuit breaker mahimong awtomatik nga madiskonekta ang circuit aron mapugngan ang mga ekipo nga madaot tungod sa sobrang kainit; Ang proteksyon sa short-circuit nagpasabut nga kung adunay usa ka short-circuit nga mahitabo sa circuit, ang circuit breaker dali nga maputol ang fault current aron malikayan ang sunog ug uban pang mga aksidente sa kaluwasan; Ang proteksyon sa undervoltage nagpasabut nga kung ang boltahe sa suplay sa kuryente mas ubos kaysa sa gimarkahan nga kantidad, ang circuit breaker mahimong awtomatiko nga madiskonekta ang circuit aron mapanalipdan ang kagamitan nga dili madaot; ug ang pagpanalipod sa leakage nagpasabot nga kung adunay leakage nga mahitabo sa sirkito, ang circuit breaker mahimong tukma sa panahon nga putlon ang suplay sa kuryente aron mapanalipdan ang personal nga kaluwasan. Ang proteksyon sa leakage nagpasabot nga ang circuit breaker makaputol sa suplay sa kuryente sa panahon nga adunay leakage sa sirkito aron mapanalipdan ang personal nga kaluwasan.

Paggamit: Ang mga electric molded case circuit breaker kaylap nga gigamit sa mga electrical system sa residential, commercial, industrial ug transport fields. Sa residential field, gigamit kini aron mapanalipdan ang kaluwasan sa mga sirkito sa balay ug kagamitan sa elektrisidad; sa komersyal nga natad, gigamit kini aron mapanalipdan ang mga sistema sa elektrisidad sa dagkong mga bilding ug komersyal nga lugar; sa industriyal nga natad, gigamit kini aron makontrol ug mapanalipdan ang luwas nga operasyon sa mga kagamitan sa pabrika ug mga makina; sa natad sa transportasyon, gigamit kini aron mapanalipdan ang lig-on nga operasyon sa mga suga sa trapiko, mga signal sa riles ug uban pang kagamitan.
