Breaker sa Circual sa Electrical

Ang usa ka koro sa circuak sa circuak usa ka aparato sa pagbalhin nga makahimo sa pagdala ug pagbungkag karon sa ilawom sa normal o dili normal nga kahimtang sa sirkito. Ang panguna nga function niini mao ang pagpanalipod sa circuit gikan sa kadaot nga gipahinabo sa mga overloads, mubo nga mga sirkito ug uban pang mga dili normal nga kahimtang aron masiguro ang luwas ug malig-on nga operasyon sa sistema sa kuryente. Kung ang sobra nga overload, ang mubo nga mga sayup ug uban pang mga sayup nahitabo sa circuit, dali nga maputol sa circuit sa circuak ang karon, pugngan ang sayup sa pagpalapad, ug panalipdan ang kagamitan ug personal nga kaluwasan.

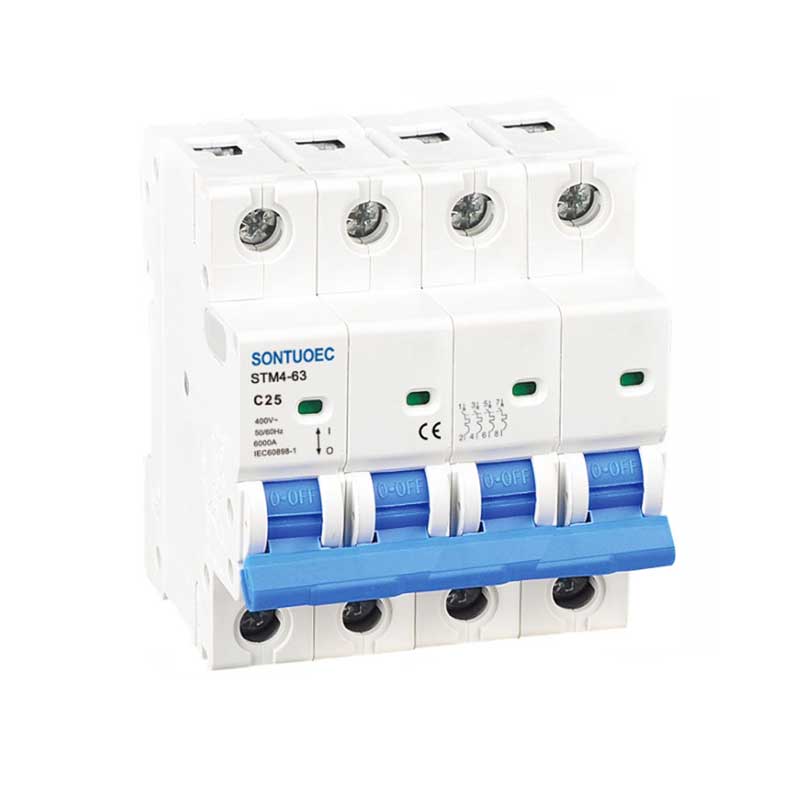

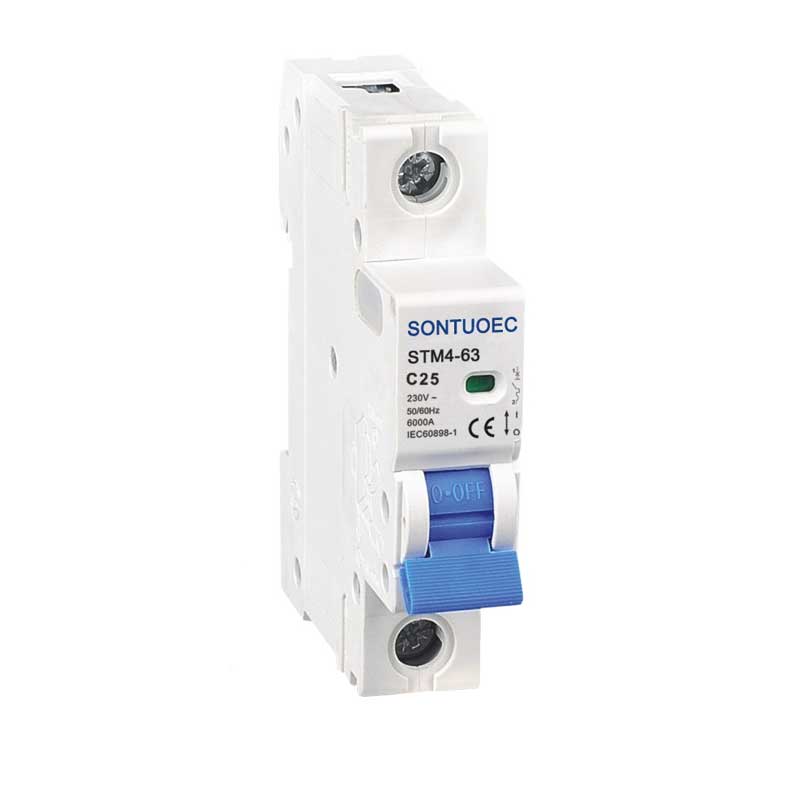

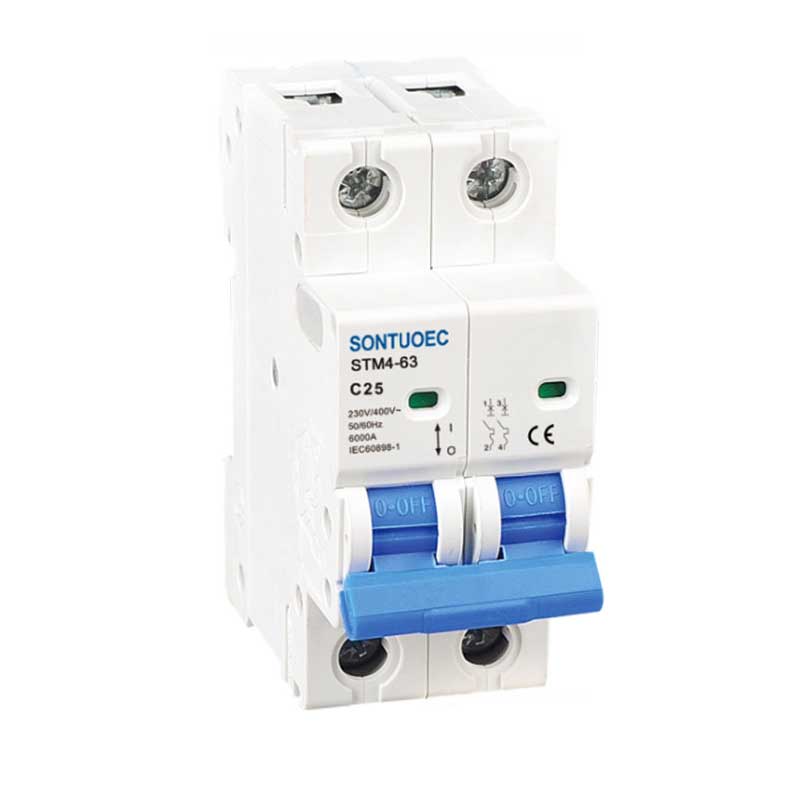

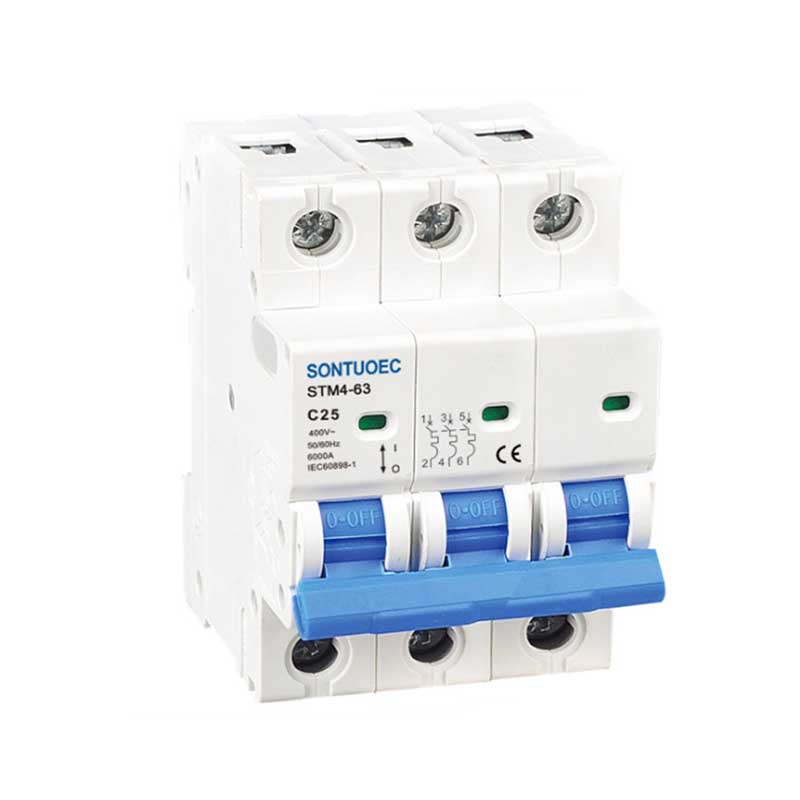

Modelo:STM4-63

Ipadala ang Pangutana

Deskripsyon sa Produkto

Modelo	STM4-63
Kasagaran	IEC60898-1
Tukon	1p, 2p, 3p, 4p
Mubo nga kapasidad sa pagbungkag sa sirkito	3ka, 4.5ka, 6ka
Gimarkahan Karon (sa)	1,2,4,610,16,20,25,32,40,50a
Gimarkahan Boltahe (UN)	AC230 (240) / 400 (415) V
Gimarkahan Kasagunson	50 / 60hz
Tripping Curve	B, C, D
Magnet nagpagawas	Lumboyhi kurba: tali sa 3in ug 5 sa
	C kurba: tali sa 5in ug 10in
	D kurba: tali sa 10in ug 14in
Electro-Mekanikal lahutay	ibabaw sa 6000 nga mga siklo

Prinsipyo sa Operasyon

Ang buhat sa pagtrabaho sa mga magbabungkag sa circuit sa electrical gibase sa mga baruganan sa electromagnetic induction ug transmission sa mekanikal. Kung ang kasamtangang sa sirkito molabaw sa marka nga kantidad, ang thermal elemento sa sulod sa circuit breaker magpainit ug magpatunghag igo nga pagsuyop aron makahimo sa pag-discorme sa mekanismo, sa ingon giputol ang circuit. Dugang pa, ang circuit breaker usab adunay usa ka aparato nga nagpalayo sa ARC, nga mahimong epektibo nga mapalong ang arko nga gihimo sa paglapas sa karon ug pagpugong sa ARC gikan sa mga kadaut sa mga kagamitan ug kawani.

Panguna nga mga sangkap

Kasagaran ang koryente sa circuak sa circuak sa System, ang ARC nagpalayo sa sistema, mekanismo sa pag-operate, striker, kabhang ug uban pa. Ang sistema sa pagkontak gigamit aron magkonektar ug makadiskarga sa circuit breaker; Ang sistema sa pagpalagpot sa ARC gigamit aron mapuo ang ARC nga nahimo kung nagbungkag sa kasamtangan; Ang mekanismo sa pag-operate gigamit aron mahibal-an ang manwal o awtomatikong operasyon sa circuit breaker; Ang Tripper mao ang bahin nga nag-aghat sa paglihok sa circuit breaker sumala sa sayup nga kahimtang sa circuit; Ang kabhang gigamit aron mapanalipdan ang internal nga istruktura sa circuit breaker ug mapugngan ang pagpanghilabot sa gawas.
