Balayan sa Kontak sa Balay

Ang sth8-100 nga serye sa mga connictors sa balay sa AC sa panguna nga gidisenyo alang sa AC 50Hz (o 60hz), nga adunay usa ka marka nga operating boltahe hangtod sa 400V. Adunay sila usa ka marka nga operating karon hangtod sa 100a ubos sa regosyo sa AC-7a USage ug hangtod sa 40a ubos sa Category sa AC-7b Paggamit sa AC-7b. Kini nga mga kontak gigamit aron makontrol ang ubos o gamay nga induktibo nga adunay mga residensya ug parehas nga mga aplikasyon, ingon man alang sa pagkontrol sa mga load sa motor sa balay. Ang produkto sa panguna gipadapat sa mga balay, mga hotel, mga apartment, mga bilding sa opisina, publiko nga mga bilding, shopping malls, sports nga mga lugar, ug uban pa, aron makab-ot ang mga awtomatikong pagkontrol sa control. Pagsunod sa Sumbanan: IEC61095, GB / T17885.

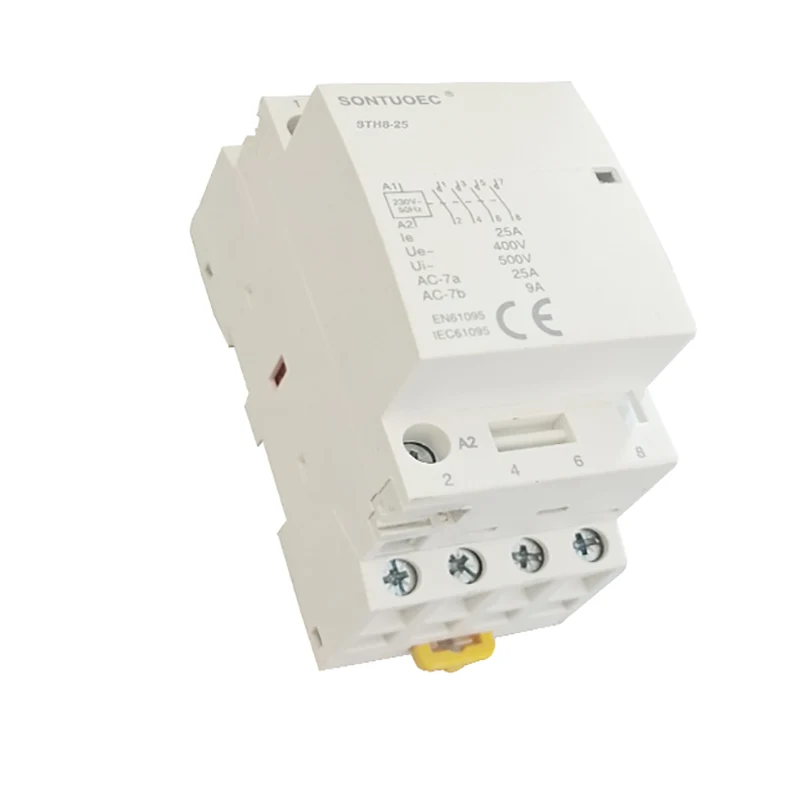

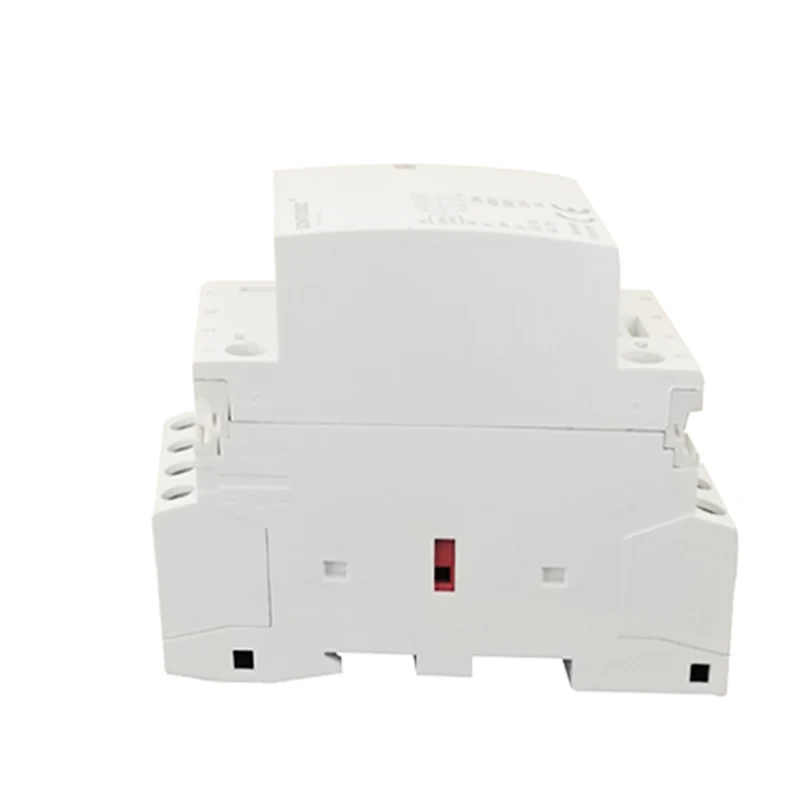

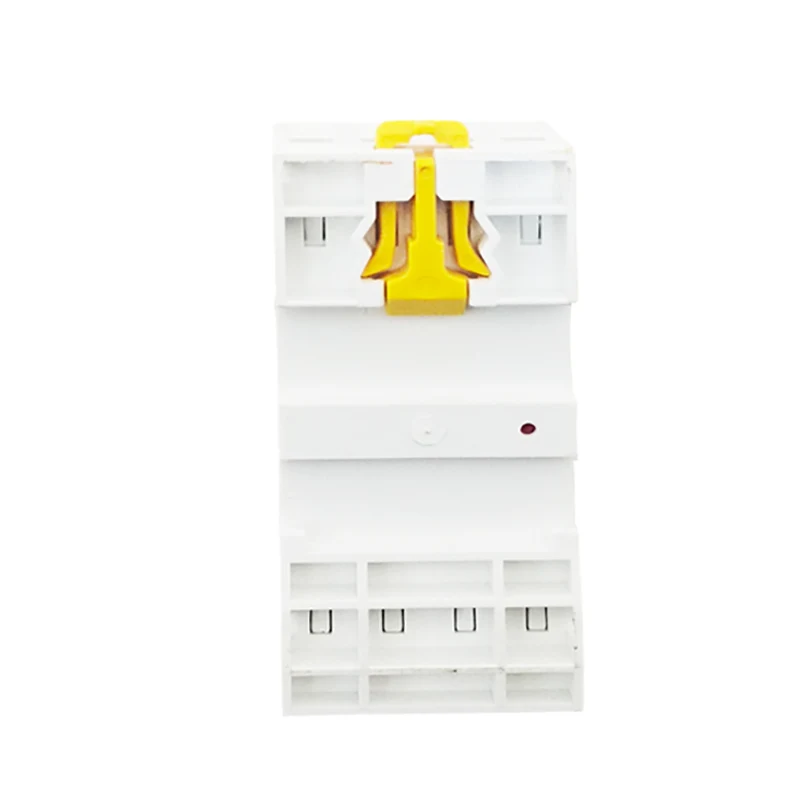

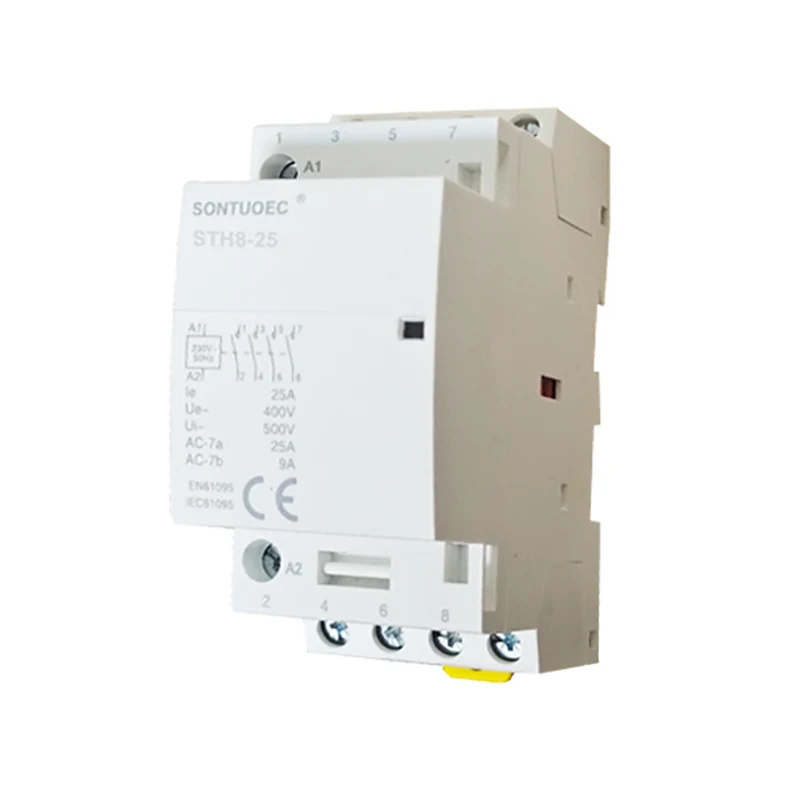

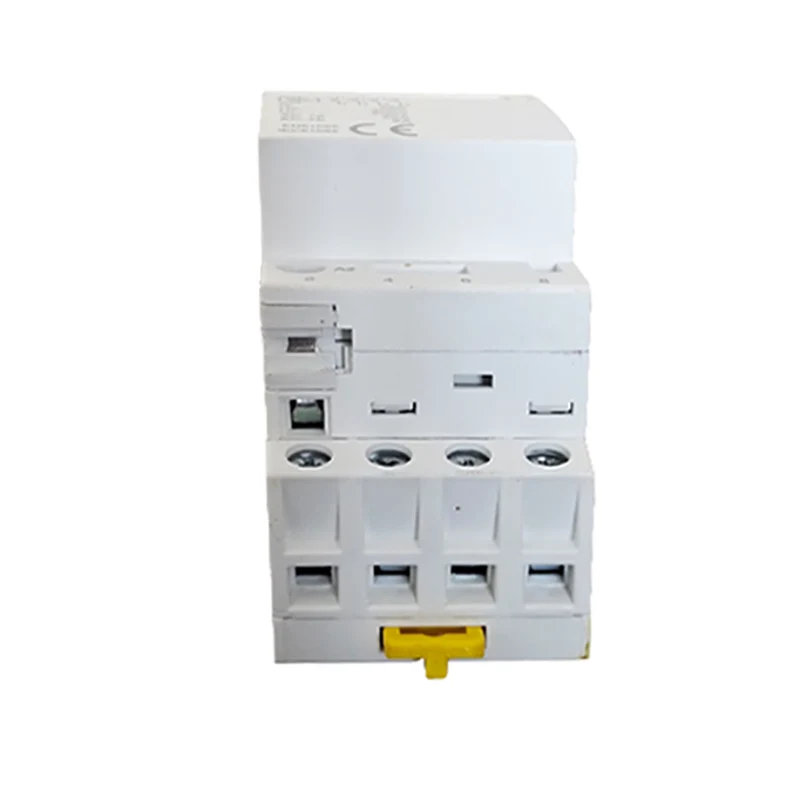

Modelo:STH8-25

Ipadala ang Pangutana

Deskripsyon sa Produkto

Matang	kaniktor
Rating a	16	20	25	32	40	63	100
AIDS	Oo
BCTSindication AUXIRIAARIARY	Oo
Bactc pagpugong sa auxiliary sa dalag kimpit	Oo

Matang					Gilapdon sa 9mm modulul
1p	Rating (ln) AC-7a	Rating (ln) AC-7a	Gahom boltahe (VACH) (50HZ)	Makigkita
	16a	6A	24	1Wa	2
	20a	7a	110	1NC
	25a	9A	230
2p
	16a	6A	24	2Walay	2
	20a	7a	110	1no + 1NC
	25a	9A	230	2NC
	32A	12a	24	2Walay	4
	40a	18a	110	1no + 1NC
	63a	25a	230	2NC
	100A	_	24		6
			110	2Walay
			230
3p
	16a	6A	24	3Walay	4
	20a	7a	110	3NC
	25a	9A	230
	32A	12a	24	3Walay	6
	40a	18a	110	3NC
	63a	25a	230
4p
	16a	6A	24	4Nga	4
	20a	7a	110	4NC
	25a	9A	230	2No + 2NC 3No + 1NC
	32A	12a	24	4Nga	6
	40a	18a	110	4NC
	63a	25a	230	2No + 2NC 3No + 1NC
	100A	_	24	4Nga	12
			110
			230

Panguna nga istruktura

Kasagaran ang contictor sa Balay sa AC sa mga musunud nga bahin:

Sistema sa Pakigkita: lakip ang mga nag-unang kontak ug mga kontak sa auxiliary. Ang nag-unang kontak gigamit sa pag-on ug pagguba sa nag-unang circuit, nga sa kasagaran adunay mas dako nga marka nga kasamtangan; Ang pagkontak sa auxiliary gigamit aron i-on ug gub-on ang clunting circuit, nga adunay gamay nga marka nga karon.

Sistema sa Electromagnetic: Naglangkob kini sa Iron Core, Armature ug Coil. Kung ang coil gipalig-on, ang mga core nagmugna usa ka magnetic field nga nakadani sa armature ug gisira ang mga kontak; Kung ang coil de-nakapahimong de-de-engalized, nawala ang magnetic field, gipagawas ang armature ug nabuak ang mga kontak.

Ang pag-exting sa aparato sa ARC: gigamit aron mapalong ang arko sa diha nga ang mga kontak gilukot, nga gipugngan ang ArC nga hinungdan sa kadaot sa mga kontak.

Mga kabhang ug mga accessories: Ang kabhang gigamit aron mapanalipdan ang mga internal nga sangkap gikan sa impluwensya sa gawas nga palibot; Lakip sa mga aksesorya ang mga mounting nga bracket, terminal, ug uban pa, nga gigamit aron mahibal-an ang pag-instalar ug kable sa contactor.

Prinsipyo sa Operasyon

Ang buhat sa pagtrabaho sa mga kontak sa mga akus sa panimalay gipasukad sa baruganan sa electromagnetic induction. Kung ang coil gipalig-on, ang core nga puthaw nagmugna usa ka magnetic field nga nakadani sa armature ug gisira ang mga kontak; Kung ang coil wala'y kaarang, ang magnetic field nawala, gibuhian ang armature ug ang mga kontak ang na-disconnect. Pinaagi sa pagpugong sa kusog ug pag-de-energization sa coil, ang hilit nga pagkontrol ug pagpanalipod sa mga sirkito sa panimalay mahimong matuman.

Mga teknikal nga mga parameter

Ang mga nag-unang teknikal nga mga parameter sa mga connessor sa balay sa mga ac nga adunay marka nga boltahe, gimarkahan nga karon, gimarkahan nga frequency, pagkonektar ug pagkabungkag sa kapasidad ug uban pa. Ang pagpili sa kini nga mga parameter kinahanglan nga matino sumala sa aktuwal nga kahimtang sa sirkito sa panimalay aron masiguro ang normal nga operasyon ug luwas nga paggamit sa contactor.

Gi-rate ang boltahe: nagtumong sa lebel sa boltahe kung ang contactor molihok sa kasagaran.

Gi-rate karon: nagtumong sa labing taas nga kasamtangan nga ang contactor mahimong makasukol sa usa ka hataas nga panahon sa ilawom sa marka nga boltahe.

Gi-rate ang frequency: ang kadaghan sa suplay sa kuryente sa diha nga ang contactor molihok sa kasagaran.

Pagkonektar ug Pagbungkag sa Kapasidad: Ang labing taas nga kasamtangan nga ang contactor mahimo'g kasaligan nga magkonektar ug maguba sa ilalum sa gitakda nga mga kondisyon.
