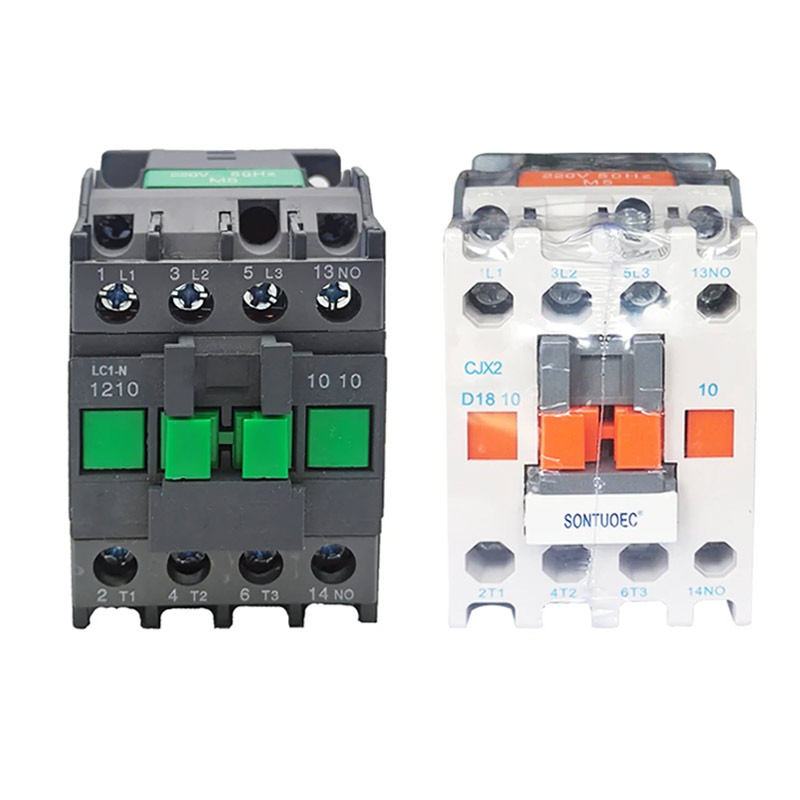

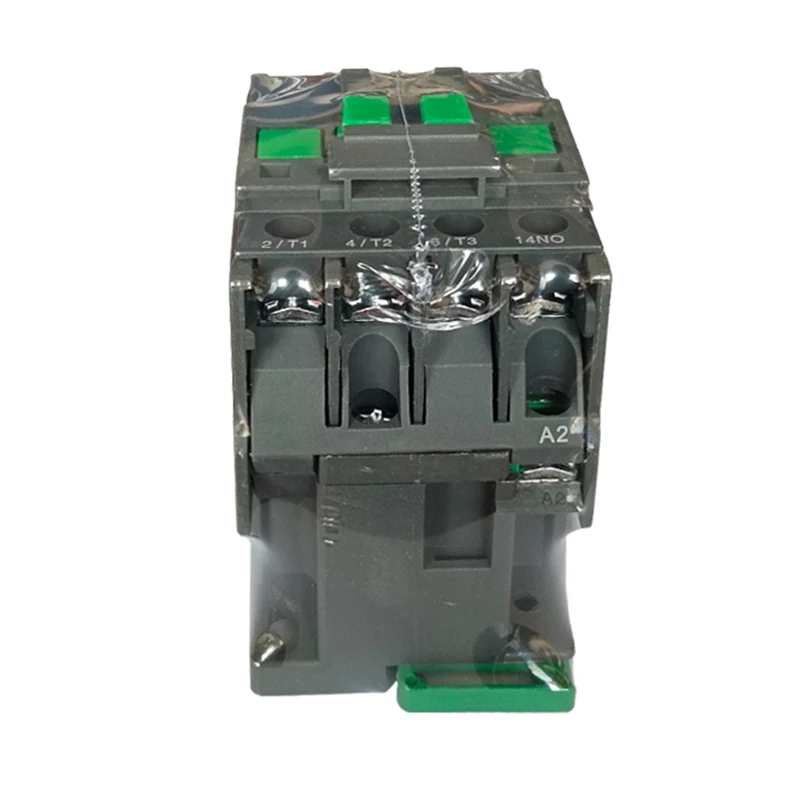

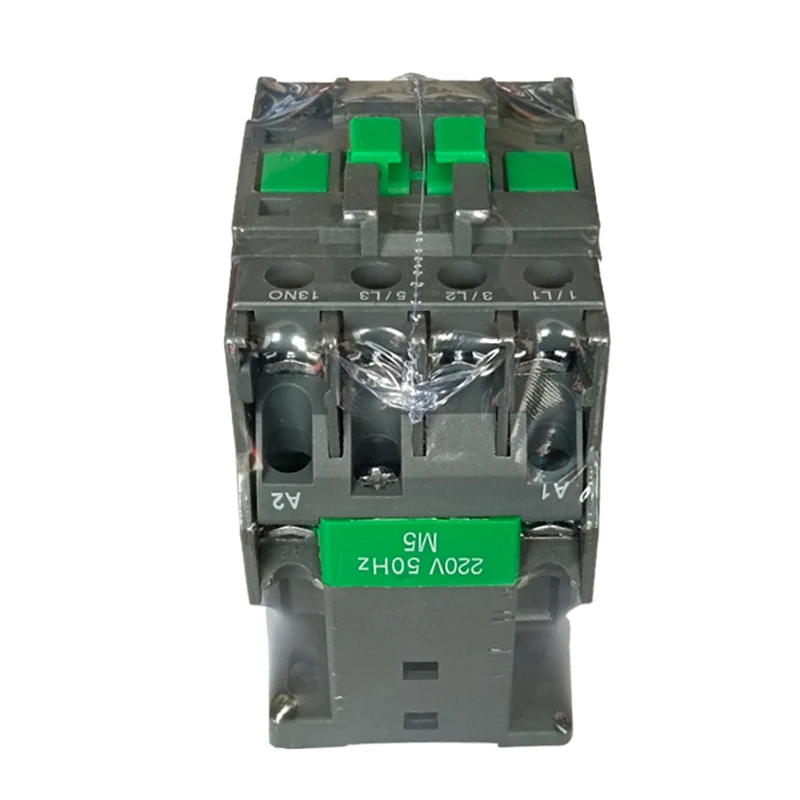

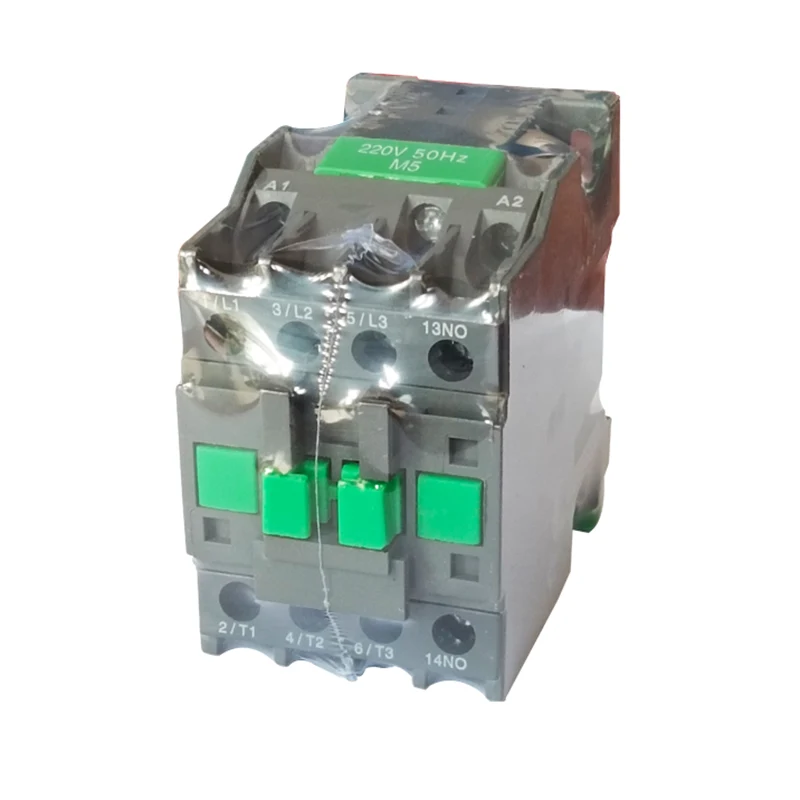

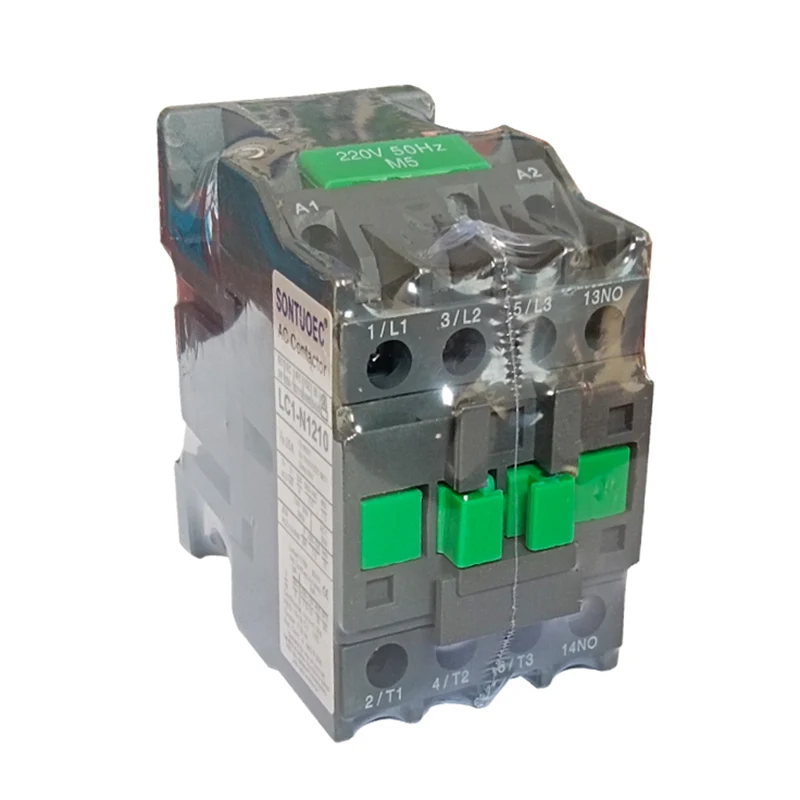

LC1-N Type AC Contactor

Ang LC1-N Type Ac Contactors angay alang sa paggamit sa mga sirkito nga adunay mga 50hz o 60hz, hangtod sa 690v (hangtod sa 690V (hangtod sa 690V Gigamit kini alang sa pagkonektar ug pagbungkag sa mga sirkito sa layo nga mga distansya, ingon usab kanunay nga nagsugod ug pagpugong sa mga motor sa AC.

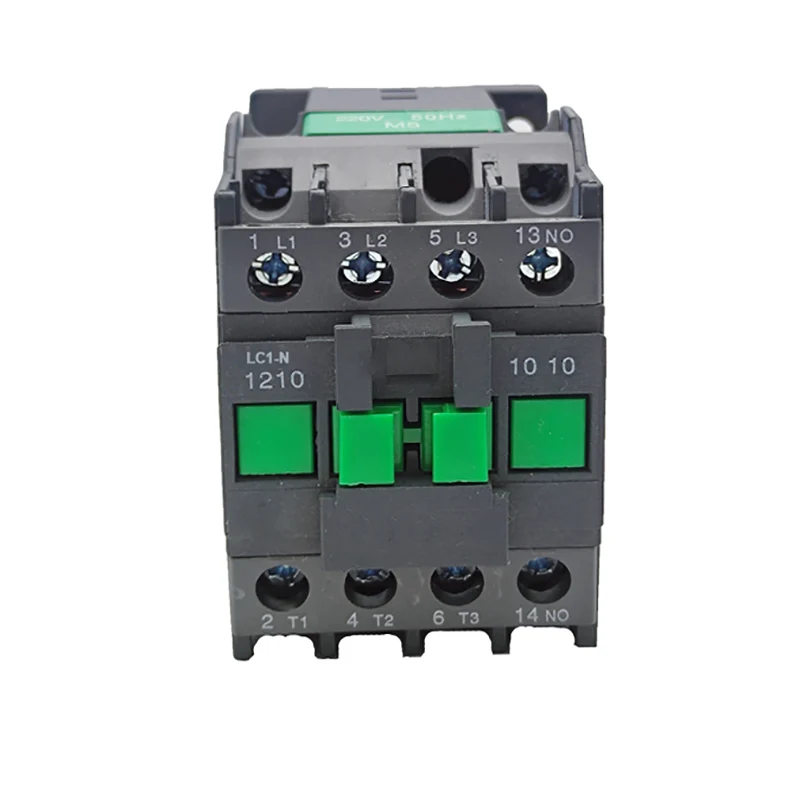

Modelo:LC1-N1210

Ipadala ang Pangutana

Deskripsyon sa Produkto

Matang		Lci-n09	Lc1-n12	Lc1-n18	Lc1-n25	Lc1-n32	Lc1-n40	Lc1-n50	Lc1-n65	Lc1-n80	Lc1-n95
Gi-rate nga nagtrabaho karon (A)	AC3	9	12	18	25	32	40	50	65	80	95
Gi-rate nga nagtrabaho karon (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Mga Rating sa StandardPower sa 3-Phase Mga motor 50 / 60HZ Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Gi-rate nga init karon (A)		20	20	32	40	50	60	80	80	125	125
Kinabuhi sa Electrical	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Kinabuhi sa Electrical	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mekanikal nga Kinabuhi (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Numero sa mga kontak	3p + dili					3p + nc + dili
Numero sa mga kontak	3p + NC					3p + nc + dili

Istruktura nga bahin

Modular nga Disenyo: Ang LC1-N Type Contactor nagsagop sa modular nga disenyo nga adunay kompleto nga kombinasyon sa function, nga sayon alang sa mga tiggamit sa pagpili ug pagsagol sumala sa ilang mga panginahanglanon.

Sistema sa Electromagnetic: lakip ang electromagnetic coil ug core core, nga usa ka hinungdanon nga bahin sa contactor, nga nagsalig sa pag-undang sa pagsira ug pag-disconnection sa mga kontak.

Sistema sa Pakigkita: lakip ang panguna nga kontak ug auxiliary contact. Ang nag-unang kontak gigamit sa pagkonekta ug pagguba sa panguna nga sirkito ug pagkontrol sa mas dako nga kasamtangan; Ang kontak sa auxiliary naa sa circuit circuit aron matubag ang mga kinahanglanon sa lainlaing mga pamaagi sa pagkontrol.

Sistema sa ARC nga nagpalayo

Ang prinsipyo sa operasyon

Kung ang clotic circuit kusog, ang electromagnetic coil nagmugna sa usa ka magnetic field, nga nakadani sa core sa iron aron ma-convit ang mga conct sa conction sa compressity. Kung ang clotic circuit dili madasig, ang magnetic field nawala, ang core sa iron gi-reset sa ilawom sa aksyon sa tingpamulak, ang pagkontak sa concressation na-disconnect.

Panguna nga mga Paraya sa Eskundaryo

Rated Control Power Supply Voltage: lakip ang 24V, 48V, 110V, 227V, 480V, 480V, 400V, 600V, 600V, 660V ug uban pang mga kapilian.

SUCCICCOT boltahe: Kasagaran (0.85 ~ 1.1) nga mga oras sa rated control supply nga suplay sa boltahe.

Ipagawas ang boltahe: Kasagaran (0.2 ~ 0.75) nga mga oras sa rated control supply tortage.

Suction Oras: Depende sa modelo, magkalainlain ang oras sa pagsakmit, kasagaran tali sa 12 ~ 35ms.

Pagpagawas sa oras: Pag-usab, ang oras sa pagpagawas magkalainlain depende sa modelo, sa kasagaran tali sa 4 ~ 20ms.

Kinabuhi sa Electrical: Sa regular nga paggamit sa AC-3, ang kinabuhi sa elektrisidad mahimo nga gatusan ka libo ka beses sa milyon-milyon nga mga panahon.

Mekanikal nga Kinabuhi: Ang Mekanikal nga Kinabuhi kasagaran sa us aka milyon-milyon sa 10 milyon nga mga siklo.
