Magnetic Starter (DOL)

Magnetic Starter (DOL) Ang motor, I.e., usa ka magnetic switch ang gigamit aron makontrol ang pagsugod ug paghunong sa motor (o motor). Magnetic switch ang adunay hinungdan nga papel dinhi pinaagi sa pagpugong sa on-off sa circuit sumala sa mga pagbag-o sa gawas nga magnetic field, sa ingon nakaamgo sa pagpugong sa motor.

Ipadala ang Pangutana

Deskripsyon sa Produkto

Mga detalye

PRODUKSYON MODE NO.UnCETATIOL	SLE1-09 ug 12	Doble sa tin-aw, gipanalipdan nga tolp429 (3) o, F659 (4)
Koral	SMA1-18 ug 25	Doble sa tin-aw, gipanalipdan nga tolp427 (3) o, F5577 (4)
	SLE1-32 ug 95	Matal, LP65 hangtod 559

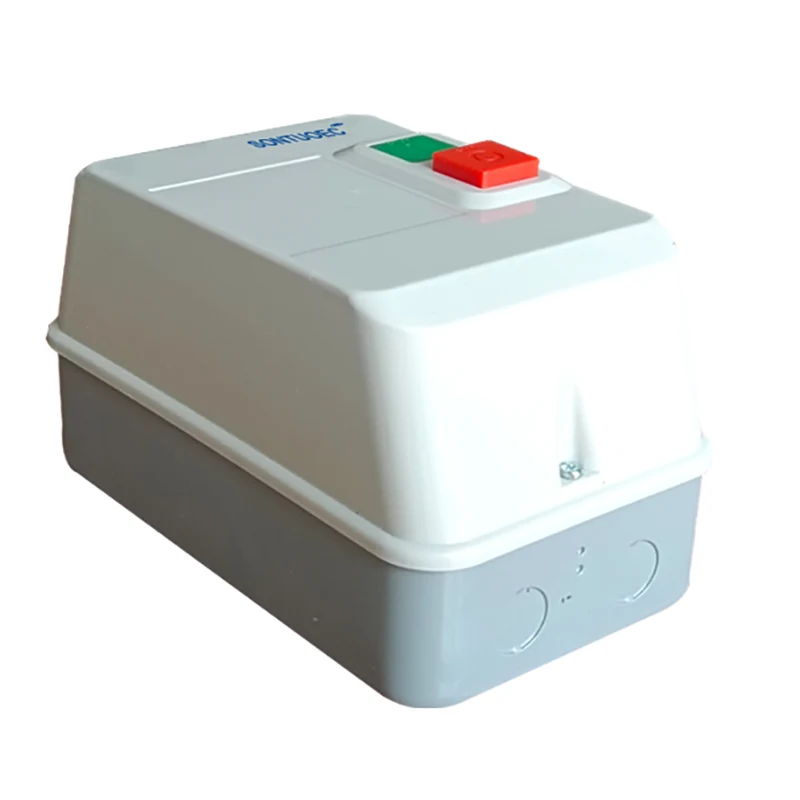

Pagpugong (2 push button moufited sa tabon sa enclosure)	SLE1-32 ug 95	1 Green Start Button '1', 1Red Stop / Telet Buttion "O"
Mga koneksyon	SLE1-32 ug 95	Ang gahum sa kuryente ug pagpugong sa mga koneksyon sa pag-recircu

Panguna nga mga Paagi sa Eskalidad:

Matang		SLAVIGN	SLAVE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLAZLE-50	SLAZ-65	SLAVE1-80	SLAVE1-95
KW / HP (AC-3) RED POWE (AC-3) IEC609477-4	220V	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / HP (AC-3) RED POWE (AC-3) IEC609477-4	380V	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Pag-asdang karon (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Pag-asdang karon (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Pag-ayo sa pagpainit sa kasamtangan (A)			25	32	40	50	60	80		125
Gi-insutahan ang pag-insutta sa Volgaage (V) 660
Pakigsulti sa Auxicary AC-15	Makigkita	kasagaran	1Wa				1no + 1NC
	Pag-asdang karon (A)	220V	1.6
	Pag-asdang karon (A)	380V	0.95
Ang Suitabie Thermal relays		LR2D-1305/1314 (0.63 ~ 1.0 / 7 ~ 10)	Lr2d-1316 (9 ~ 13)	Lr2d-1321 (12 ~ 18)	Lr2d-1322 (17 ~ 25)	Lr2d-1353 (23 ~ 32)	Lr2d-3355 (30 ~ 40)	Lr2d-3359 (48 ~ 65)	Lr2d-3361 (55 ~ 70)	Lr2d-3363 (63 ~ 80)	Lr2d-3365 (80 ~ 93)
Rating sa enclosure		lp65

Prinsipyo sa Operasyon

Ang regular nga baruganan sa usa ka magnetic switch starter motor sa panguna gipasukad sa impluwensya sa usa ka magnetic field ug ang baruganan sa pagtrabaho sa usa ka DC motor. Kung ang usa ka gawas nga magnetic field hapit sa usa ka magnetic switch, nag-aghat kini sa usa ka magnetic nga elemento sa sensilyo (e.g., usa ka tangbo) sa sulod sa switch ug pagpugong sa mga kontak ug pagsira sa circuit. Kung sirado ang sirkito, ang kasamtangan nga pag-agos sa motor, hinungdan nga kini magsugod sa pagtuyok. Ang DC Motors, sa laing bahin, nagtrabaho sa prinsipyo nga ang usa ka kusog nga conductor naglihok sa usa ka magnetic field pinaagi sa paglihok sa usa ka electromagnetic nga kusog.

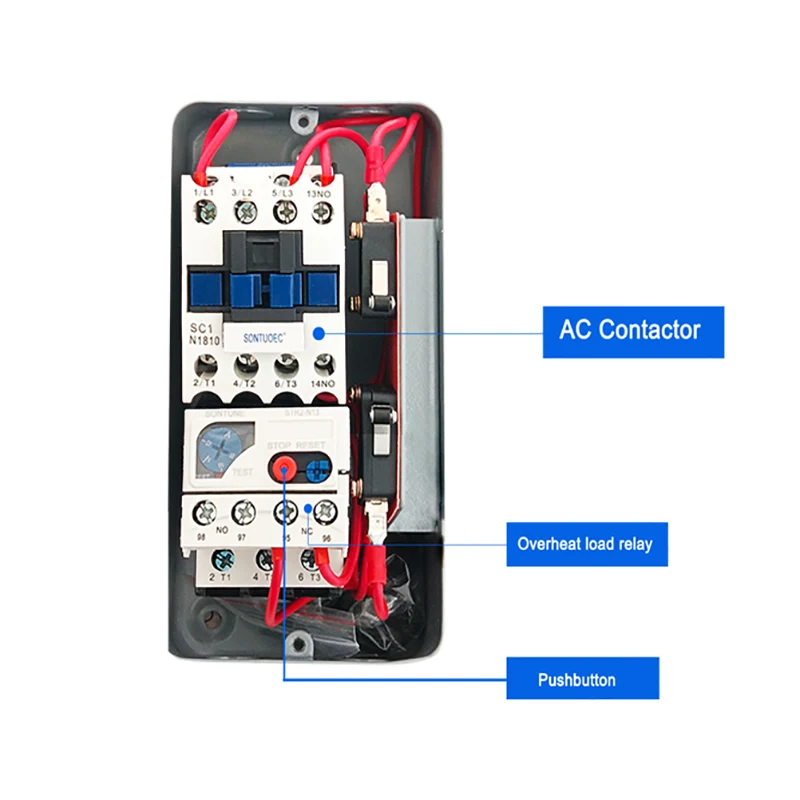

Panguna nga mga sangkap

Magnetic Switch: Kasagaran gilangkuban ang usa ka magnetic shating element ug usa ka aparato sa pag-trigger, nga gigamit aron mahibal-an ang gawas nga magnetic fields ug kontrolado ang usa ka circuit.

Electric Motor: Usa ka aparato nga nakabig sa entrical energy ngadto sa mekanikal nga kusog ug nagmaneho sa lainlaing mga aparato pinaagi sa rotation.

Kontrol sa circuit: Gigamit aron makadawat mga eksternal nga signal ug makontrol ang kahimtang sa pagtrabaho sa magnetic switch ug motor sumala sa mga signal.

Magnetic Starter(DOL)
