Ang baruganan nga nagtrabaho sa mga pag-amping sa thermal ug pagpili

Mga Mga Thermal relaysusa ka hinungdanon nga miyembro sa pamilyang relay, kanunay nga gigamit sa paghimo ug paghupot sa hinungdanon nga kamahinungdanon.

Ang pagbuhat sa baruganan sa mga thermal relays

Ang elemento sa pagpainit sa usa ka thermal relay, nga nagpatunghag init, kinahanglan nga konektado sa serye sa motor circuit. Gitugotan niini ang thermal relay nga direkta nga makit-an ang mga overload sa motor sa tubig. Ang sati nga elemento sa usa ka thermal relay kasagaran usa ka Bimetalic Strip. Ang usa ka Bimetalic Strip usa ka composite sa duha ka mga metal nga mga sheet nga adunay lainlaing mga coefficient sa pag-uswag sa linya, nga mekanikal nga gihiusa. Ang layer nga adunay mas dako nga coefficient sa pagpalapad gitawag nga aktibo nga layer, samtang ang layer nga adunay gamay nga coefficient sa pagpalapad gitawag nga passive layer. Kung gipainit, ang Bimetallic Strip nagpalapad sa linya. Tungod sa lainlaing mga linya sa pag-uswag sa linear sa duha nga mga layer sa metal ug ang ilang suod nga kontak, ang Bimetallic Strip nagliko padulong sa passive layer. Ang puwersa sa mekanikal nga gihimo sa kini nga bending hinungdan sa mga kontak nga molihok.

Pagbulag sa usa ka thermal relay

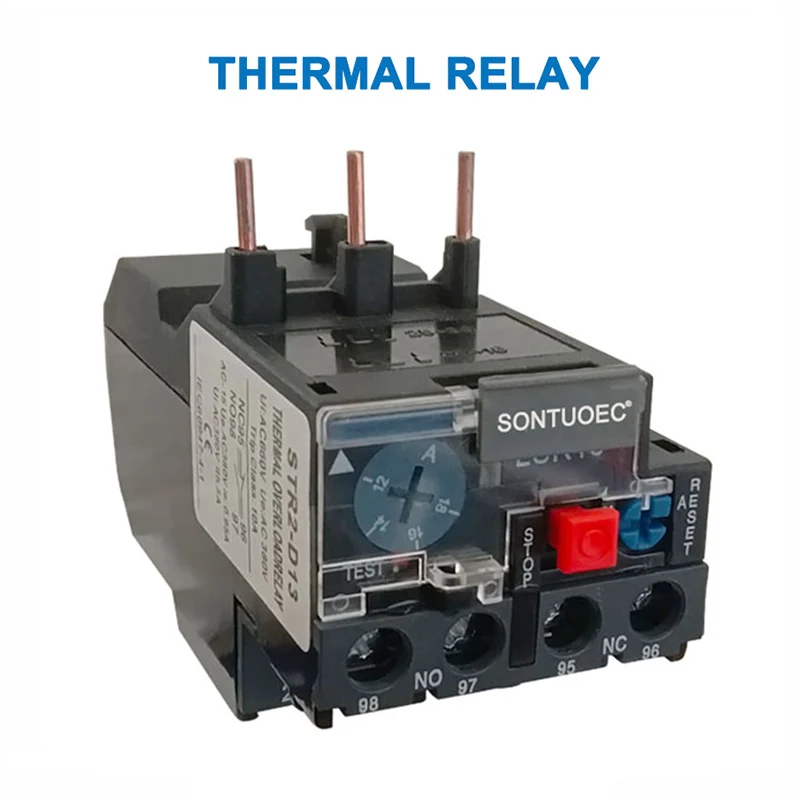

Athermal relaynaglangkob sa elemento sa pagpainit, usa ka Bimetallic Strip, contact, ug usa ka mekanismo sa pag-adjust. Ang elemento sa pagpainit usa ka ubos nga resistensya nga resistensya nga adunay kalabutan sa serye sa mga nag-unang sirkito sa gipanalipdan nga motor. Ang Bimetalic Strip naporma pinaagi sa pagpugos sa duha ka metal nga mga sheet nga adunay lainlaing mga coefficient sa pag-uswag sa thermal. Sa dihang ang motor sobra na, ang kasamtangang pagdagayday sa elemento sa pagpainit milapas sa set karon, nga hinungdan sa pag-undang sa Bimetallic sa ibabaw tungod sa Plate ug pag-abli sa normal nga sirado nga kontak. Since the normally closed contact is connected to the motor's control circuit, its opening de-energizes the connected contactor coil, thereby opening the contactor's main contacts and de-energizing the motor's main circuit, thus providing overload protection.

Pag-gimbuhaton sa usa ka thermal relay

Panguna kini nga gigamit aron mahatagan ang sobra nga panalipod alang sa mga asynchronous nga motor. Its operating principle is that when the overload current passes through the thermal element, the bimetallic strip heats and bends, pushing the actuator and actuating the contacts, thereby disconnecting the motor's control circuit and shutting down the motor, thus providing overload protection. Tungod kay ang pagbalhin sa kainit gikan sa Bimetallic Strip sa panahon sa bending nga panahon nagkinahanglag hataas nga panahon, ang mga thermal relays dili magamit alang sa panalipdan sa mubo nga sirkito; Mahimo ra kini magamit ingon nga sobra nga proteksyon alang sa sobra nga pag-proteksyon sa mga thermal relays.

Katuyoan sa thermal relay

Ang thermal nagpaluyo sa usa kagigamit pag-una alang sa pag-proteksyon sa overload sa sirkito.

 Their operating principle is that when an overload current passes through a thermal element, the bimetallic strip heats and bends, pushing the actuator and actuating the contacts, thereby disconnecting the circuit and stopping the load, thus providing overload protection. Tungod kay ang pagbalhin sa kainit gikan sa Bimetallic Strip sa panahon sa bending nga proseso sa dugay nga panahon, ang mga thermal relays dili magamit alang sa pag-ayo sa circuit.

Pag-amping alang sa pagpili sa mga thermal relays
