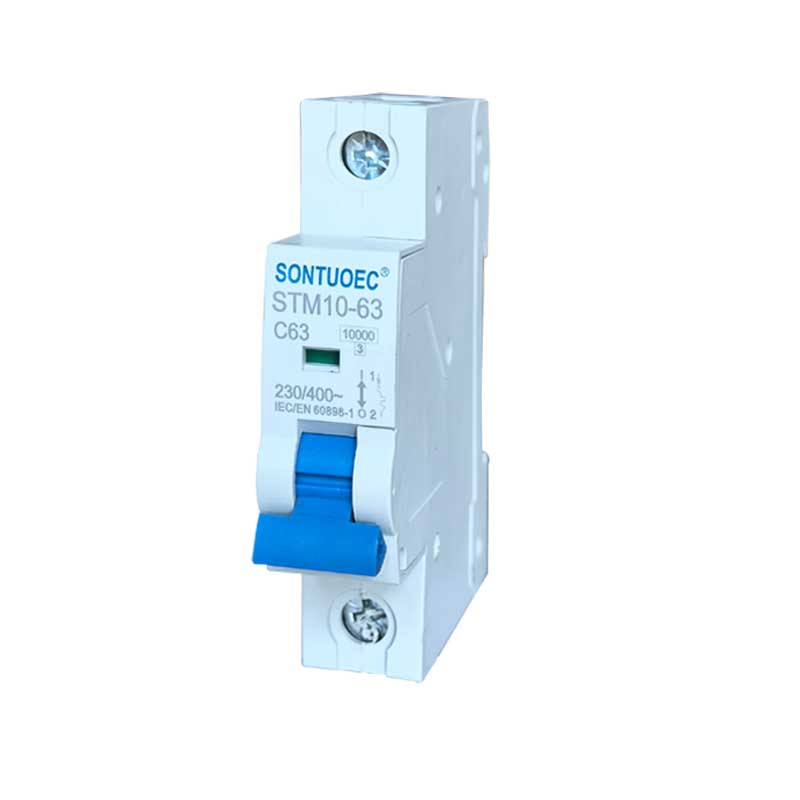

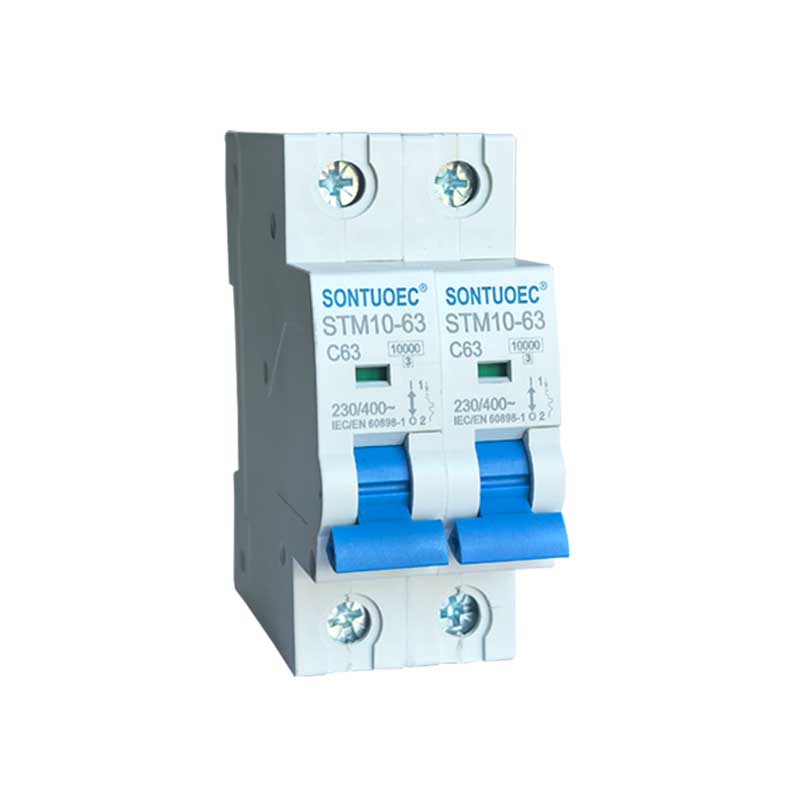

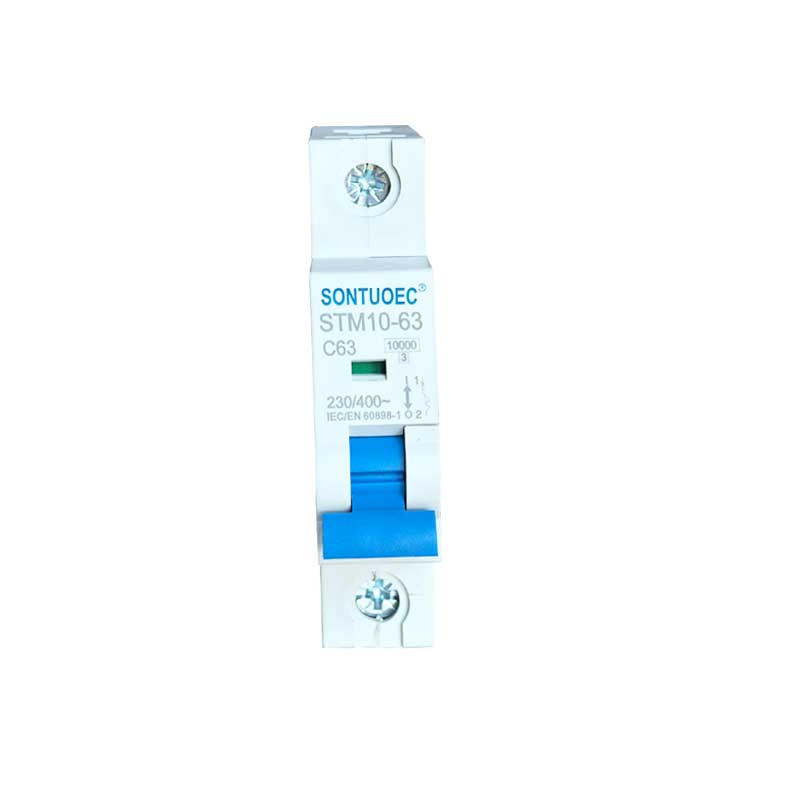

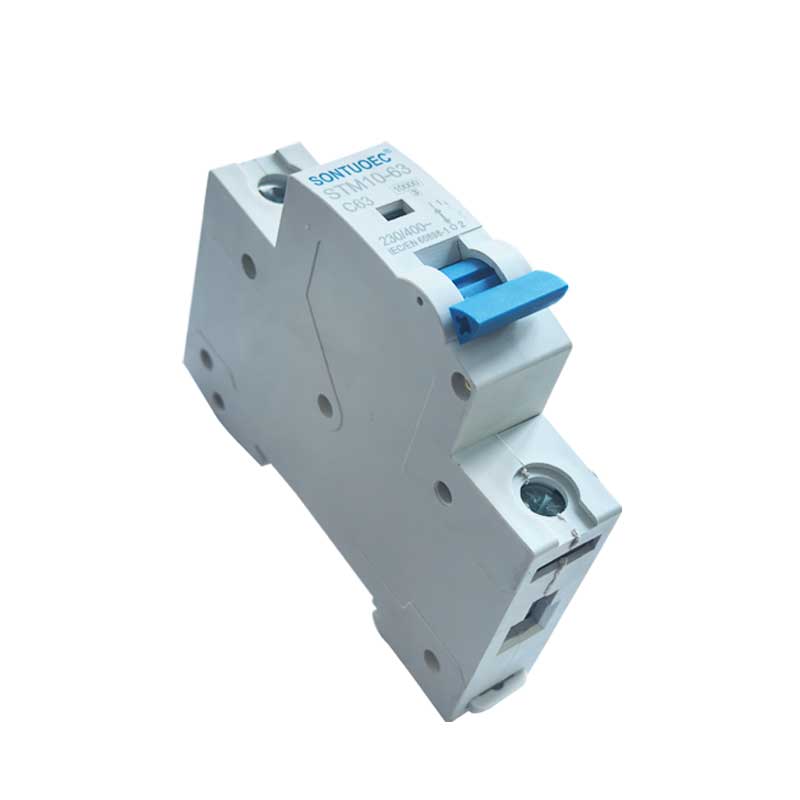

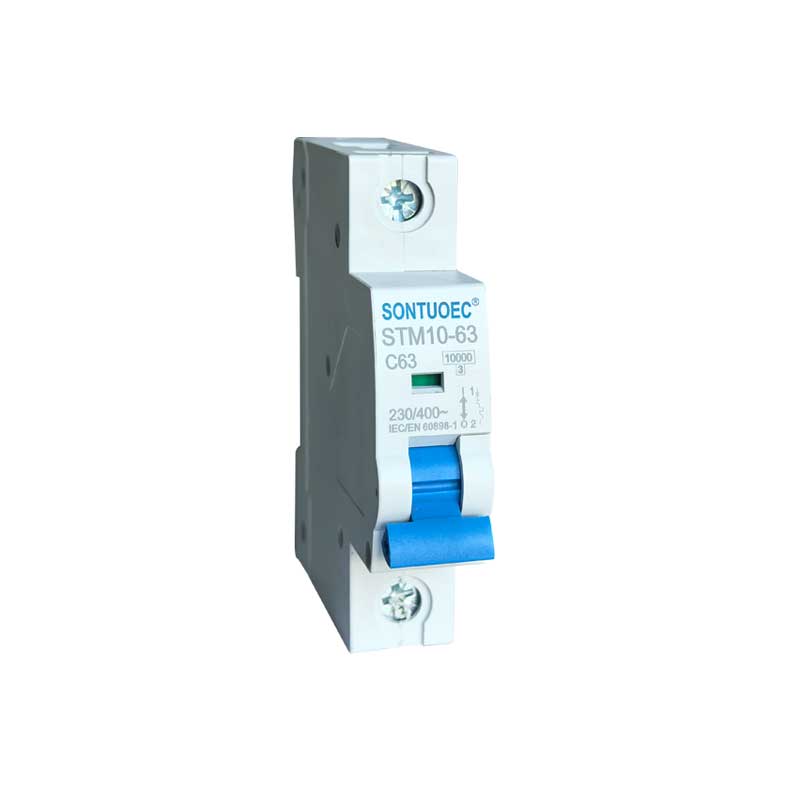

Direkta nga Pagbaligya sa Pabrika sa Sontuoec MCB Stm10-63 Serye 6ka Miniature Circuit Breaker

Ang SONTUOEC usa sa mga Chinese suppliers/manufacturers nga nag-espesyalisar sa produksyon sa nagkalain-laing gagmay nga electrical appliances STM10-63 Series high breaking miniature circuit breaker adunay mga feature sa structure nga abante, performance nga kasaligan, breaking capacity taas, hitsura elegante ug ang kabhang ug mga parte niini ginama sa materyal nga adunay impact resistance, lig-on nga flame-retardant feature. Kini mao ang angay sa gahum sa sistema sa 50 o 60 frequency, Ue 400V ug sa ubos, Ui 63A ug sa ubos. Kini nag-una nga gigamit sa opisina building, pinuy-anan, alang sa suga, gahum-apod-apod ug overload ug mubo nga sirkito nga proteksyon sa mga ekipo. Kasagaran, mahimo usab kini gamiton ingon nga dili kanunay nga pagbalhin sa sistema sa kuryente. Nahiuyon kini sa mga sumbanan nga IEC60898.1 ug GB10963.1

Modelo:STM10-63

Ipadala ang Pangutana

Deskripsyon sa Produkto

Mga detalye:

	Estandard		IEC/EN 60898-1
Elektrisidad	Gi-rate nga kasamtangan Sa	A	1,2,4,6,10,16,20,25,32,40,50,63A
mga bahin	Mga poste	P	1,2,3,4
	Rated nga boltahe Ue	V	AC 230, 400
	Insulasyon nga boltahe Ui	V	500
	Gi-rate nga frequency	Hz	50/60
	Gi-rate nga kapasidad sa pagbungkag	A	3000, 4500, 6000
	Gi-rate nga impulse makasukol sa boltahe(1.2/50)Uimp	V	4000
	Dielectric test boltahe sa ind.Freq.for 1 min	Kv	2
	Degree sa polusyon		2
	Thermo-magnetic release nga kinaiya		B, C, D
Mekanikal	Kinabuhi sa kuryente	t	4000
mga bahin	Mekanikal nga kinabuhi	t	10000
	Degree sa pagpanalipod		IP20
	Reference temperatura alang sa setting	ºC	30
	sa thermal nga elemento	ºC	30
	Ambient nga temperatura	ºC	-5~+40(Espesyal nga aplikasyon palihog tan-awa sa
	(nga adunay average nga adlaw-adlaw nga ≤35ºC)	ºC	pagtul-id sa kompensasyon sa temperatura)
	Temperatura sa pagtipig	ºC	-25~+70
Pag-instalar	Uri sa koneksyon sa terminal		Cable/Pin-type nga busbar
	Gidak-on sa terminal ibabaw/ubos para sa cable	mm2	25
	Gidak-on sa terminal ibabaw/ubos para sa cable	AWG	3月18 日
	Therminal nga gidak-on ibabaw/ubos para sa busbar	mm2	25
	Therminal nga gidak-on ibabaw/ubos para sa busbar	AWG	3月18 日
	Paghugot sa torque	N*m	2
	Paghugot sa torque	In-lbs	18
	Pagbutang		sa DIN rail EN 60715(35mm) pinaagi sa paspas nga clip device
	Koneksyon		Gikan sa taas ug ubos

Panguna nga mga gimbuhaton sa STM10-63 Miniature Circuit Breaker

1. Overload nga proteksyon: Kung ang kasamtangan sa sirkito molapas sa gimarkahan nga bili sa MCB, ang STM10-63 Miniature Circuit Breaker awtomatik nga putlon ang sirkito sulod sa gitakda nga yugto sa panahon aron mapugngan ang sirkito ug kagamitan gikan sa sobrang kainit.

2.Short-circuit nga proteksyon: Kung adunay short-circuit nga mahitabo sa sirkito, ang STM10-63 Miniature Circuit Breaker moputol dayon sa sirkito aron mapugngan ang short-circuit nga kasamtangan nga makadaot sa sirkito ug kagamitan.

3. Proteksyon sa leakage (ang ubang mga MCB adunay kini nga function): alang sa mga MCB nga adunay proteksyon sa leakage, kung adunay leakage sa circuit, ang STM10-63 Miniature Circuit Breaker dali nga maputol ang circuit aron mapanalipdan ang personal nga kaluwasan.

Prinsipyo sa operasyon sa mga MCB

Ang mga MCB kasagaran adunay usa ka thermal magnetic o electronic trip detector sa sulod, nga gigamit aron mahibal-an ang mga pagbag-o sa sulud sa circuit. Kung abnormal ang sulog, ang striker mo-trigger sa tripping mechanism sa MCB, hinungdan nga ang STB1-63 Miniature Circuit Breakerto daling maputol ang circuit.

1.Thermal magnetic striker: Gigamit niini ang init nga namugna sa dihang ang kasamtangan moagi sa konduktor aron ma-trigger ang tripping. Kung ang sulog hilabihan ka dako, ang konduktor moinit, hinungdan nga ang bimetal sa sulod sa thermal magnetic striker moliko, sa ingon magpahinabo sa tripping mechanism.

2.Electronic striker: Kini naggamit sa elektronik nga mga sangkap sa pag-ila sa kasamtangan nga mga kausaban ug pagkontrolar sa aksyon sa tripping mekanismo. Sa diha nga ang usa ka abnormal nga sulog mamatikdan, ang electronic striker nagpadala ug usa ka signal sa tripping mekanismo sa pagputol sa sirkito.

Mga Sitwasyon sa Paggamit sa MCB

Ang mga MCB kaylap nga gigamit sa mga electrical system sa residential, commercial ug industrial nga mga lugar aron maprotektahan ang mga sirkito ug kagamitan gikan sa kadaot tungod sa abnormal nga mga sulog. Kasagaran kini gibutang sa mga kahon sa pag-apod-apod, mga switchboard o mga kabinet sa pagkontrol ug gigamit ingon nga panguna nga switch o switch sa sanga sa usa ka circuit.

Pagpili ug Pag-instalar sa mga MCB

1.Pagpili: Sa pagpili sa mga MCB, kinahanglan nimo nga tagdon ang mga butang sama sa rated nga kasamtangan sa sirkito, lebel sa boltahe, mga kinaiya sa pagpanalipod, ug kung gikinahanglan ang proteksyon sa leakage. Importante usab ang pagsiguro nga ang pinili nga STB1-63 Miniature Circuit Breaker nagsunod sa lokal nga mga sumbanan sa kaluwasan sa elektrisidad ug mga regulasyon.

2.Pag-instalar: Ang STB1-63 Miniature Circuit Breakers kinahanglan i-install sa usa ka uga, bentilasyon nga palibot nga wala’y makadaot nga mga gas ug siguruha nga kini naka-wire sa husto ug luwas. Atol sa pag-instalar, ang may kalabutan nga mga regulasyon sa kaluwasan sa elektrisidad ug mga pamaagi sa pag-opera kinahanglan nga sundon.
