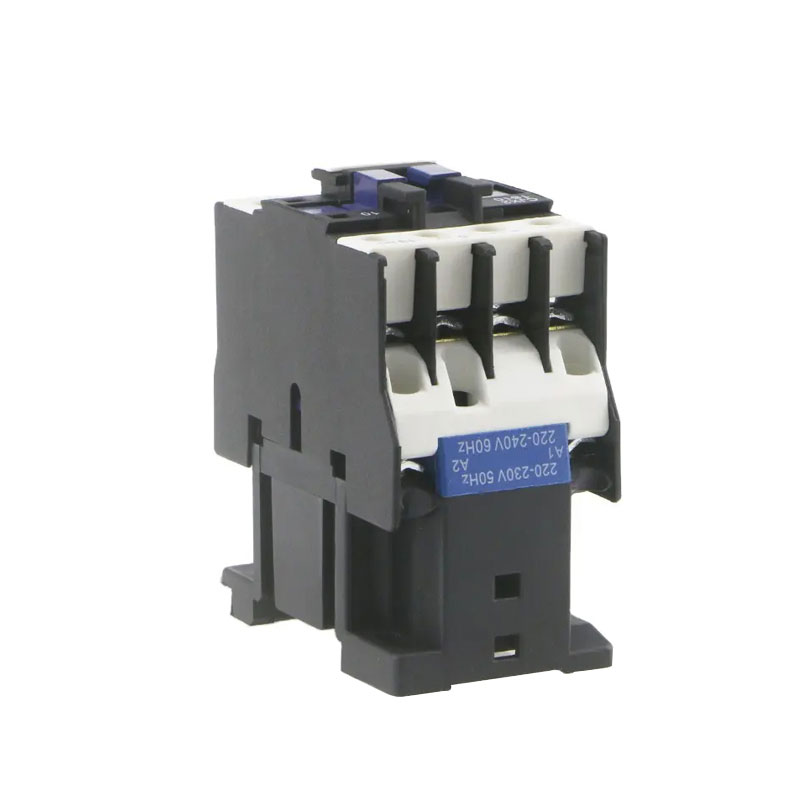

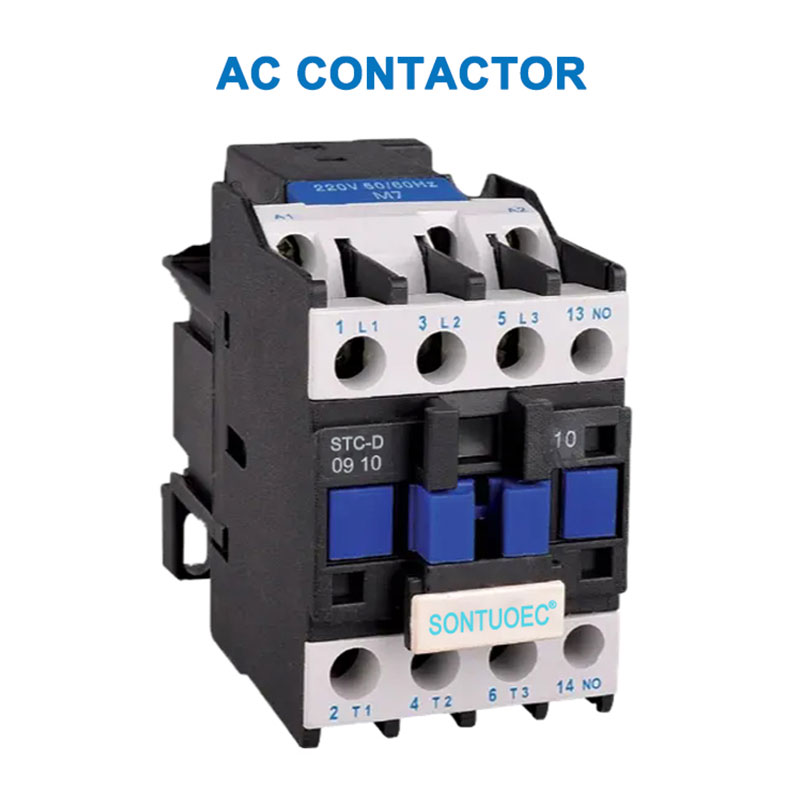

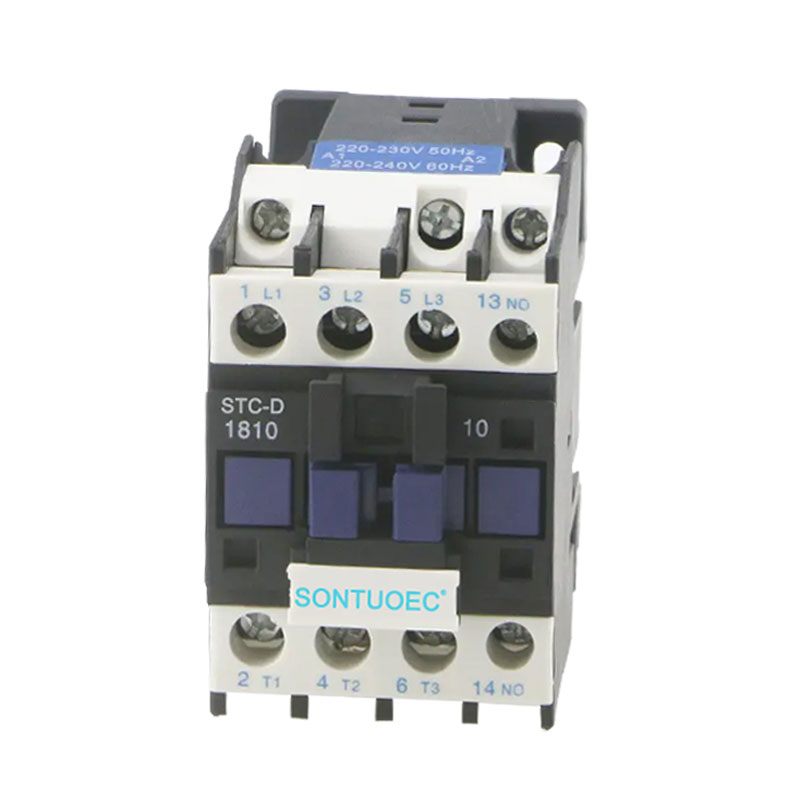

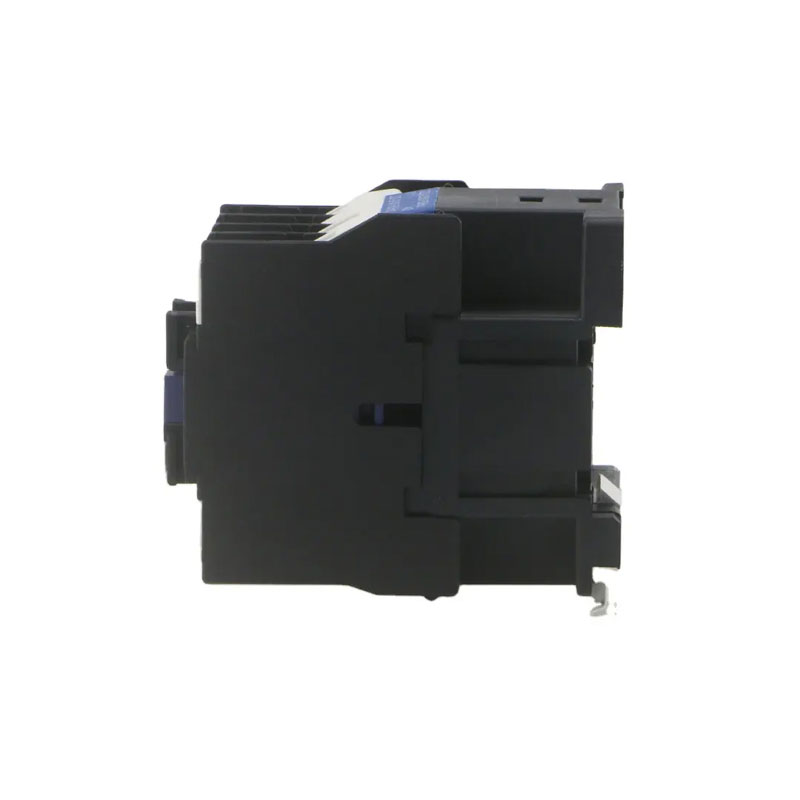

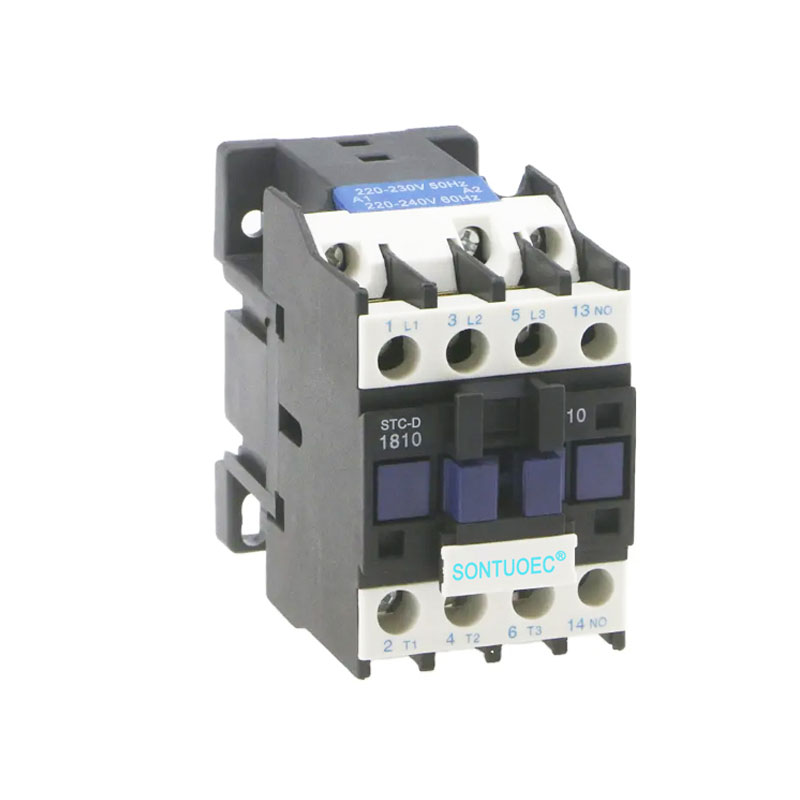

STC-D AC Contactor

Ang STC-D AC Contactor kay usa ka electrical component nga gigamit sa remote control ug kanunay nga i-on o off ang AC circuits. Nag-una kini nga gigamit alang sa pag-abli ug pagkontrolar sa mga sirkito sa mga sistema sa elektrisidad nga gahum ug alang sa hilit nga pagkontrol sa mga motor, suga ug uban pang mga electrical load sa industriyal nga automation.Alternating Current (AC) Contactor, ie STC-D AC Contactor, usa ka importante nga electrical control equipment, nga nagdula sa usa ka dili mapulihan nga papel sa natad sa electric power system ug industriyal nga automation.

Modelo:STC-D

Ipadala ang Pangutana

Deskripsyon sa Produkto

Type		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Gi-rate nga nagtrabaho karon (A)	AC3	9	12	18	25	32	40	50	65	80	95
Gi-rate nga nagtrabaho karon (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standard nga mga rating sa gahum sa 3-phase motors 50/60Hz incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Rated nga init nga kasamtangan (A)		20	20	32	40	50	60	80	80	125	125
Kinabuhi sa kuryente	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Kinabuhi sa kuryente	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekanikal nga kinabuhi (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Gidaghanon sa mga kontak	3P+NO					3P+NC+NO
Gidaghanon sa mga kontak	3P+NC					3P+NC+NO

Istruktura ug prinsipyo sa pagtrabaho

Structure: STC-D AC Contactor nag-una naglangkob sa electromagnetic nga sistema (lakip ang puthaw nga kinauyokan, coil ug short-circuit singsing, ug uban pa), contact system (lakip na ang nag-unang kontak ug auxiliary kontak) ug arc extinguishing device.

Prinsipyo sa pagtrabaho: Sa diha nga ang coil sa STC-D AC Contactor kusog, ang puthaw nga kinauyokan makamugna og magnetic field, nga makadani sa armature ug magduso sa mga kontak sa paglihok, aron ang mga nag-unang kontak ug auxiliary nga mga kontak masira o maputol, sa ingon makontrol ang on-off sa sirkito. Ang arc extinguishing device gigamit aron mapalong ang arko kung ang mga kontak madiskonekta aron mapanalipdan ang mga kontak gikan sa kadaot.

STC-D AC Contactor

Mga Uri ug Kinaiya

1. Matang:

STC-D AC Contactors mahimong categorize ngadto sa usa ka lain-laing mga matang sumala sa ilang paggamit ug performance, sama sa industriyal contactors, building ug panimalay contactors. Ang kasagarang mga modelo naglakip sa CJ series (e.g. CJX2 series, CJ20 series, CJT1 series) ingon man mga serye nga produkto sa ABB, Siemens, Schneider ug uban pang brand.

2. Mga bahin:

Kasaligang trabaho: Ang STC-D AC Contactors adunay taas nga kasaligan ug kalig-on sa trabaho, ug makasugakod sa dagkong sulog ug boltahe.

Lig-on nga pasundayag: ang sistema sa pagkontak niini gihimo sa taas nga kalidad nga mga materyales nga adunay maayo nga conductivity sa kuryente ug taas nga temperatura nga pagsukol sa abrasion.

Sayon nga pagmentinar: Ang STC-D AC Contactors adunay usa ka compact structure ug sayon nga i-install ug mamentinar.

Mga Sitwasyon sa Aplikasyon

Ang STC-D AC Contactors adunay daghang mga aplikasyon sa mga sistema sa kuryente, automation sa industriya, pagtukod ug mga elektrisidad sa panimalay. Pananglitan, sa sistema sa gahum, kini mahimong gamiton sa pagkontrolar sa pagsugod-stop ug direksyon nga pagbalik-balik sa motor; sa industriyal nga automation, kini mahimong gamiton sa pagkontrolar sa pagsugod-stop sa nagkalain-laing mga electrical ekipo sa produksyon linya; sa bilding ug mga elektrisidad sa panimalay, mahimo kining gamiton sa pagkontrolar sa on/off sa mga ekipo, sama sa suga ug air-conditioning.
