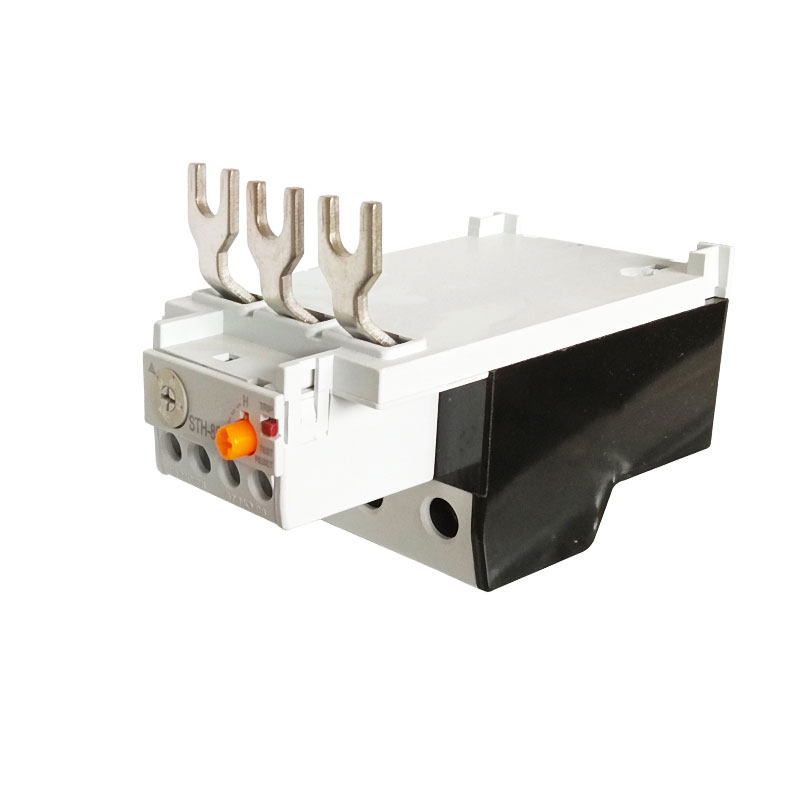

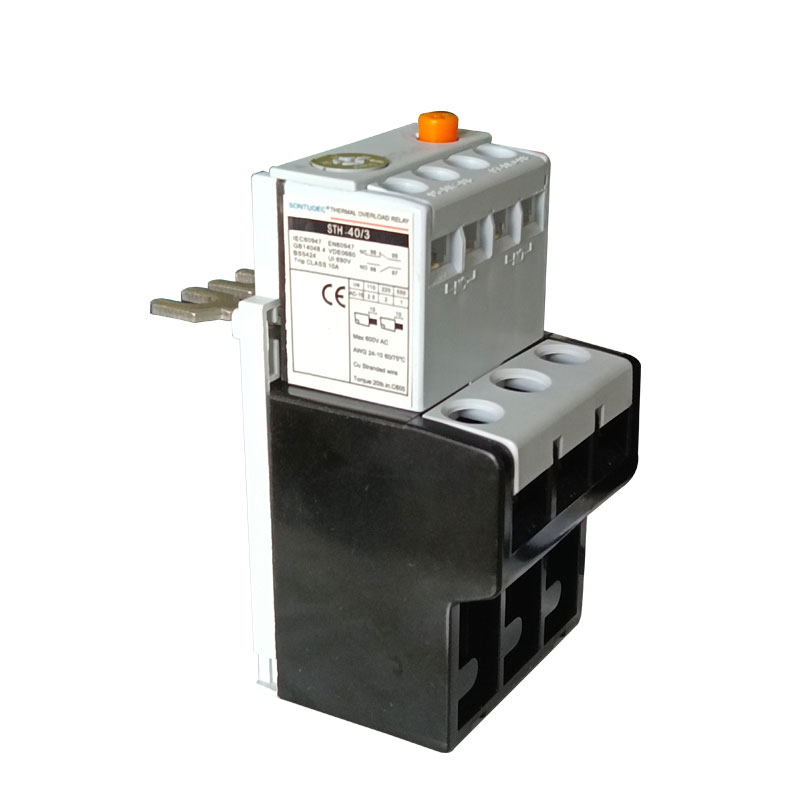

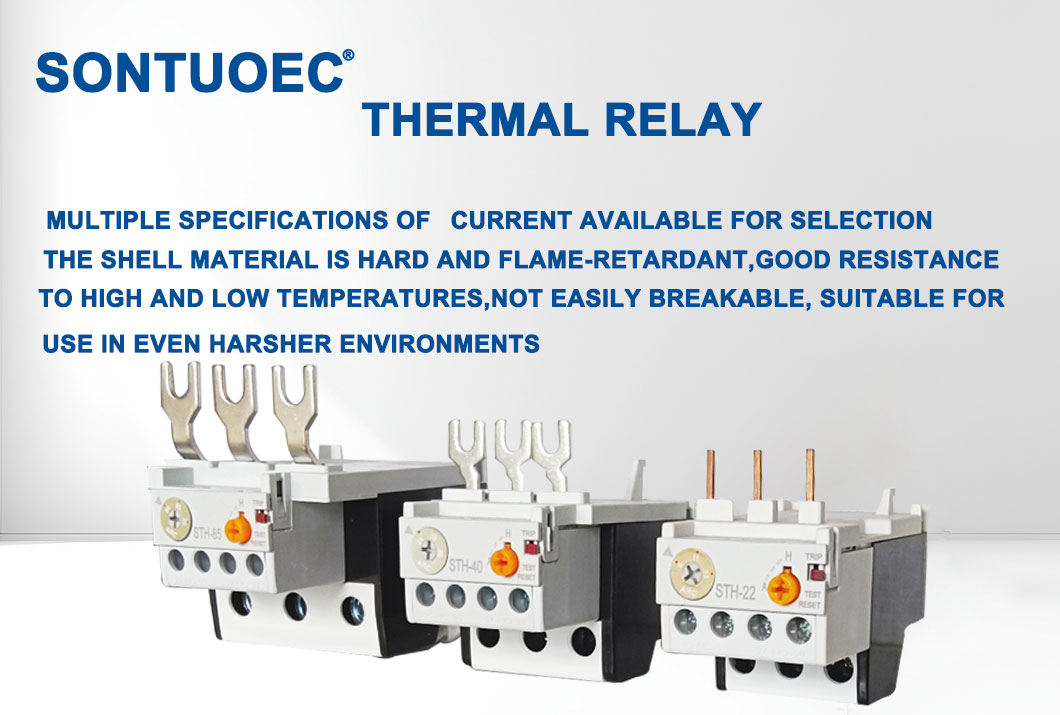

STH-40 Series thermal overload relay

Panguna nga Eskalidad nga Parameter:

Panguna nga Mga Buhat

Panalipod sa Motor: Ang nag-unang function sa thermal overload relay mao ang pagpugong sa motor gikan sa pag-nadaot tungod sa sobra nga overload. Dihang gibug-atan ang motor, ang thermal overload relay magputol sa suplay sa kuryente sa oras aron mapugngan ang motor gikan sa pagsunog tungod sa sobrang kainit.

Pagpanalipod sa mga linya sa kuryente: Dugang sa pagpanalipod sa motor, ang thermal overload relay mahimo usab nga mapanalipdan ang mga linya sa kuryente. Kung ang motor sobra ka taas, ang kasamtangan niini modaghan, nga mahimong mosangput sa pag-antos ug pagtunaw sa mga linya sa kuryente. Pinaagi sa pagsiksik sa pagbag-o sa karon, ang thermal overload relay nagtino kung ang linya sa kuryente sobra ka daghan ug giputol ang suplay sa kuryente kung kinahanglan.

Pagpauswag sa Kaluwas sa Sistema sa Power: Ang thermal overload relay mahimong epektibo nga makapugong sa kadaot sa motor ug kuryente sa linya sa sistema sa kuryente ug pagpalambo sa kaluwasan sa sistema sa kuryente.

Prinsipyo sa Operasyon

Ang regular nga baruganan sa thermal overload relay mao ang gipasukad sa kasamtangan nga thermal nga epekto ug ang mga dagway sa temperatura nga sension sa bimetal. Kung ang usa ka overload mahitabo sa usa ka motor, ang karon nga pagtaas, hinungdan sa labi nga kainit nga mahimo sa elemento sa pagpainit sa thermal overload relay. Kini nga kainit gibalhin sa bimetal, nga nagyukbo sa dihang gipainit tungod kay kini gihimo sa duha nga alloys nga adunay daghang mga kalainan sa mga coefficients sa linear nga pag-uswag. Kung ang bimetal miyukbo sa usa ka sukod, mag-aghat kini sa electromagnetic coil nga pagalig-on, nga sa baylo magdala sa mga kontak aron molihok ug maputol ang suplay sa kuryente sa motor.

Sakup sa Aplikasyon

 Ang thermal overload relay sagad nga gigamit sa mga sirkito nga adunay AC 50Hz, gimarkahan nga boltahe sa insulasyon sa 660V ug karon nga gigamit sa sobra nga proteksyon sa tulo-phase nga acta. Mahimo usab kini gamiton aron maporma ang usa ka starter sa usa ka gipahiangay nga pose contactor aron mahatagan ang komprehensibo nga proteksyon alang sa motor.

Mga Features sa Produkto

Yano nga istruktura: Kini nga thermal overload relay sagad nga nagsagop sa usa ka yano nga laraw sa istruktura, nga dali nga i-install ug gamiton.

Full-Foreated: Dugang sa batakang overload protection function, kini usab adunay mga gimbuhaton sa Phase Break Protection ug bayad sa temperatura.

Ubos nga gasto: Kung itandi sa uban pang mga aparato sa pagpanalipod sa motor, ang presyo sa thermal overload relay medyo ubos, nga nagpamenus sa gasto sa pagpalit sa mga tiggamit.

Stable Operation Afuction: Tungod kay gisagop niini ang Bimetal ingon nga sensitibo nga elemento, ang pasundayag sa operasyon niini lig-on ug kasaligan.
