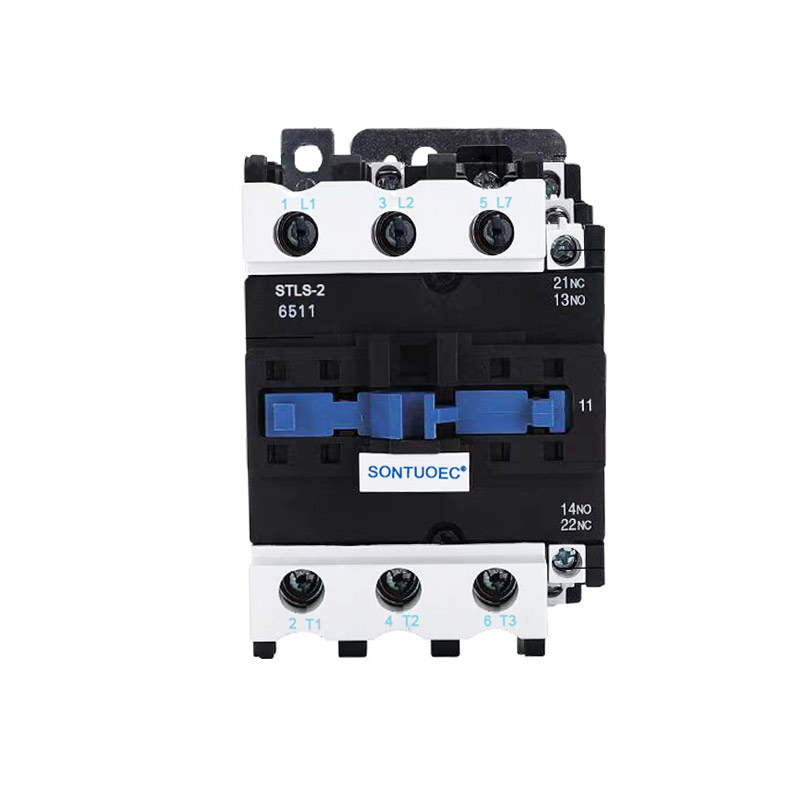

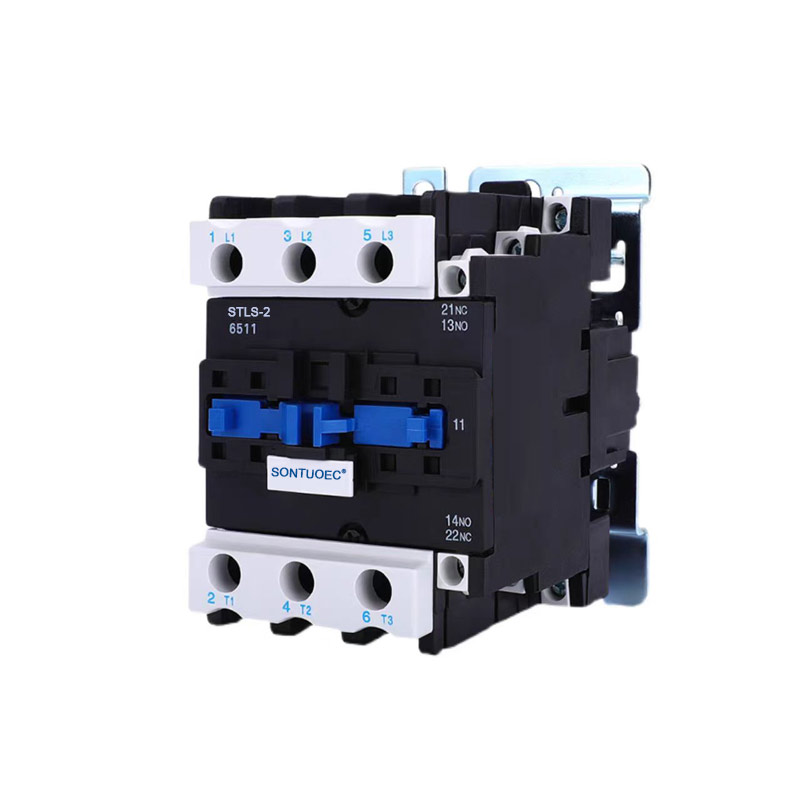

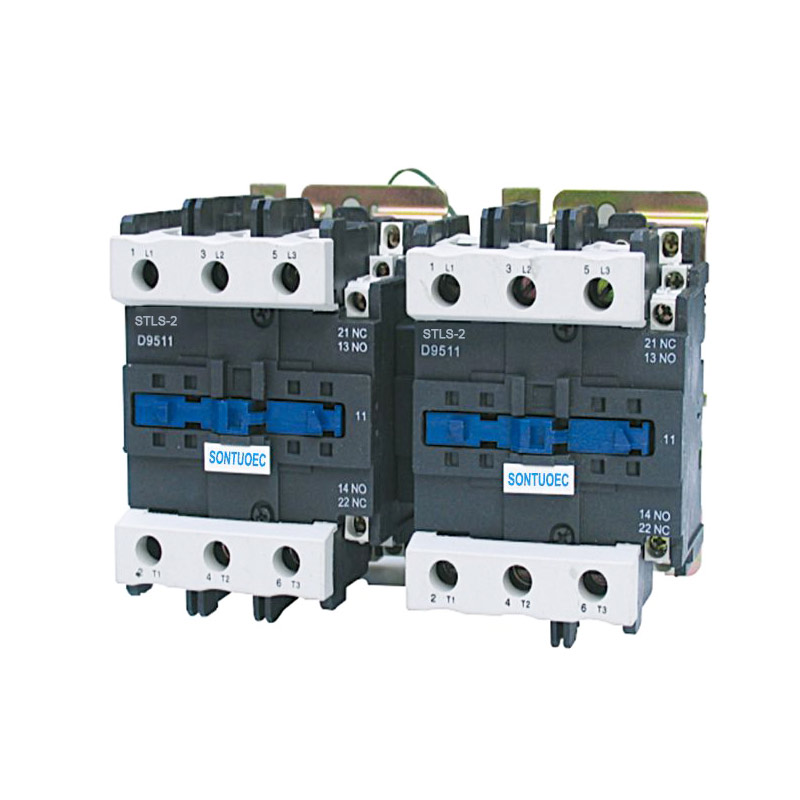

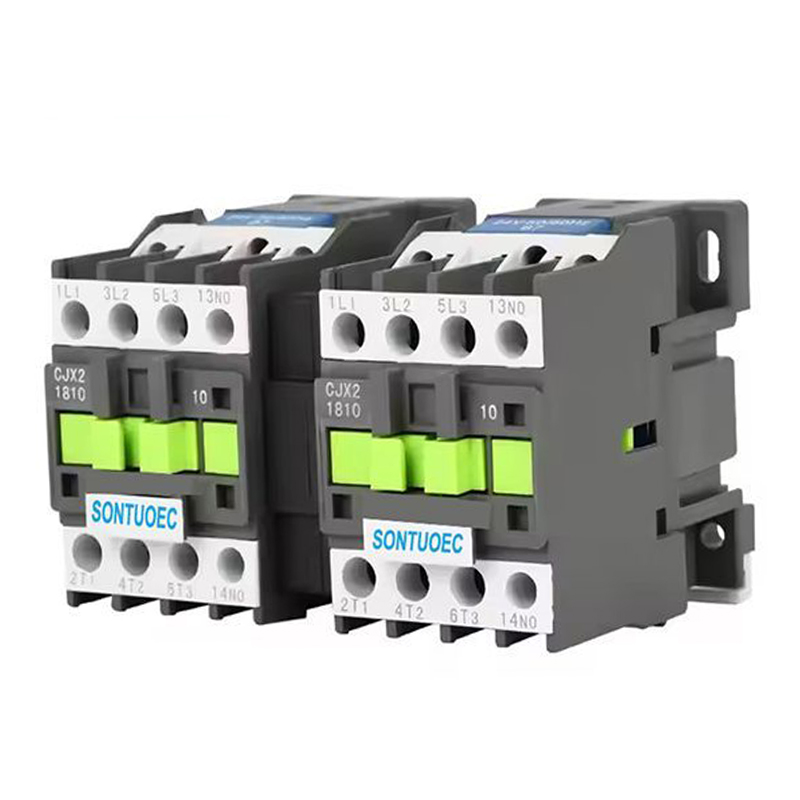

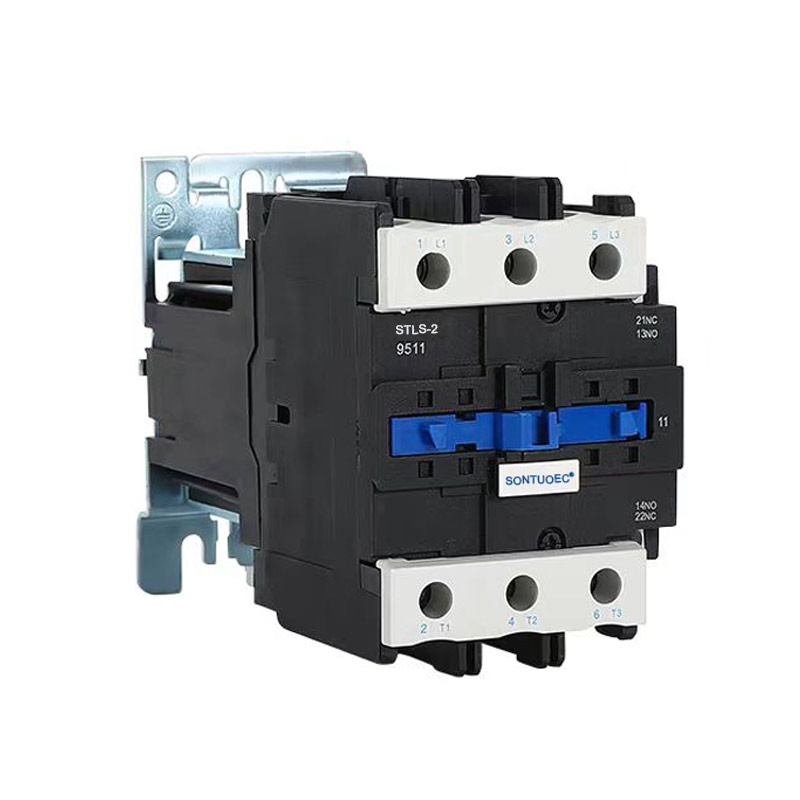

Stls-2(Cjx2) Serye nga Mechanical Interlocking Contactor

Istruktura ug mga kinaiya

Istruktura:

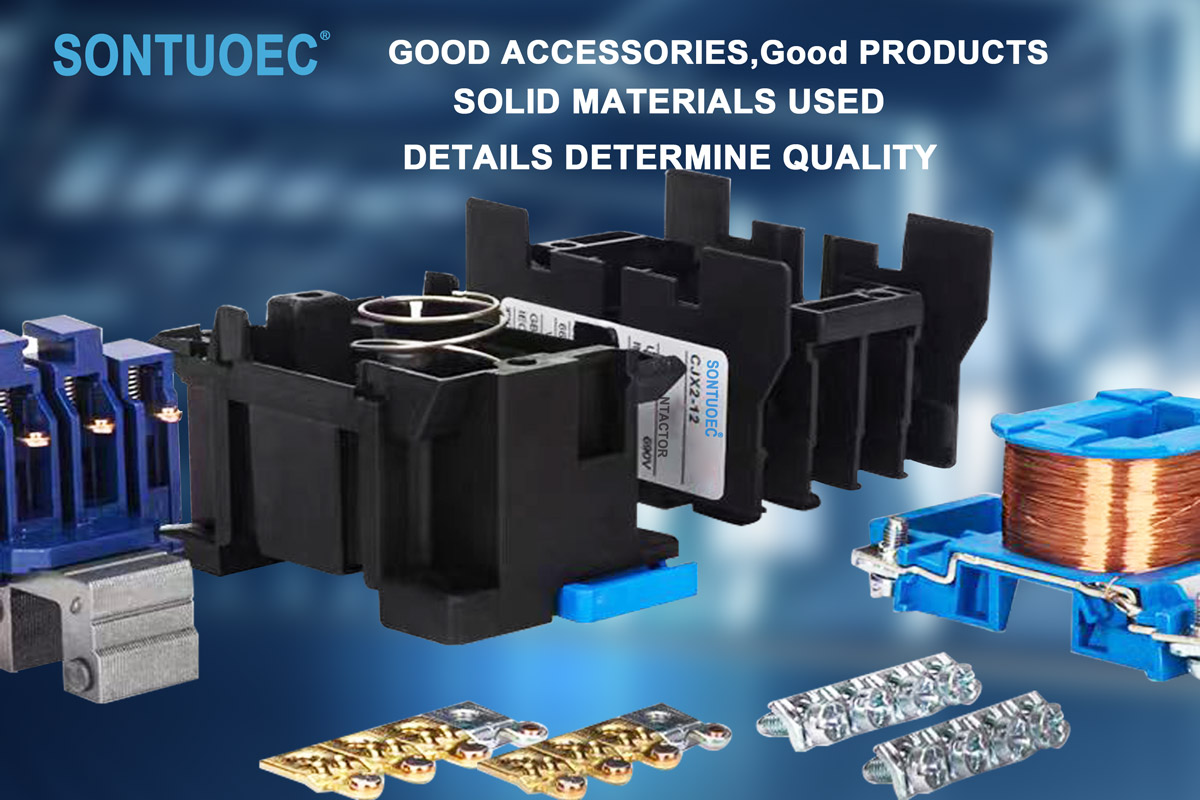

Ang 3P AC Contactor kasagaran naglangkob sa electromagnetic system (lakip ang coil, core, ug uban pa), contact system (lakip ang main contact ug auxiliary contact), arc extinguishing device ug shell ug uban pang mga bahin. Lakip kanila, ang panguna nga kontak gigamit sa pagdala sa taas nga sulud, ug ang auxiliary nga kontak gigamit aron mahibal-an ang transmission ug feedback sa mga signal sa pagkontrol.

Mga bahin:

Uban sa tulo ka independente nga mga kontak, kini makakontrol sa tulo ka hugna nga gahum ug usa ka zero nga linya sa samang higayon.

Ang sistema sa pagkontak gihimo sa taas nga kalidad nga mga materyales nga adunay maayo nga conductivity ug pagsukol sa pagsul-ob.

Ang sistema sa electromagnetic adunay igo nga kusog sa pagsuyop aron kasaligan nga maapil ug buhian ang mga kontak.

Ang arc extinguishing device epektibo nga makapalong sa arc nga namugna kung ang mga kontak madiskonekta, nga mapanalipdan ang mga kontak gikan sa kadaot.

Ang Stls-2(Cjx2) Serye nga Mechanical Interlocking Contactor angayan alang sa paggamit sa mga sirkito sa rated nga boltahe hangtod sa 660V AC 50Hz o 60Hz, rated nga kasamtangan hangtod sa 95A, alang sa paghimo ug pagbungkag, kanunay nga pagsugod ug pagkontrol sa AC motor. Inubanan sa auxiliary contact block, timer delay & machine- interlocking device etc, kini nahimong delay contactor, mechanical interlocking contactor, star-delta starter. Uban sa thermal relay, kini gihiusa sa electromagnetic starter. Ang Contactor gihimo  sumala sa IEC 60947-1.

Prinsipyo sa Operasyon

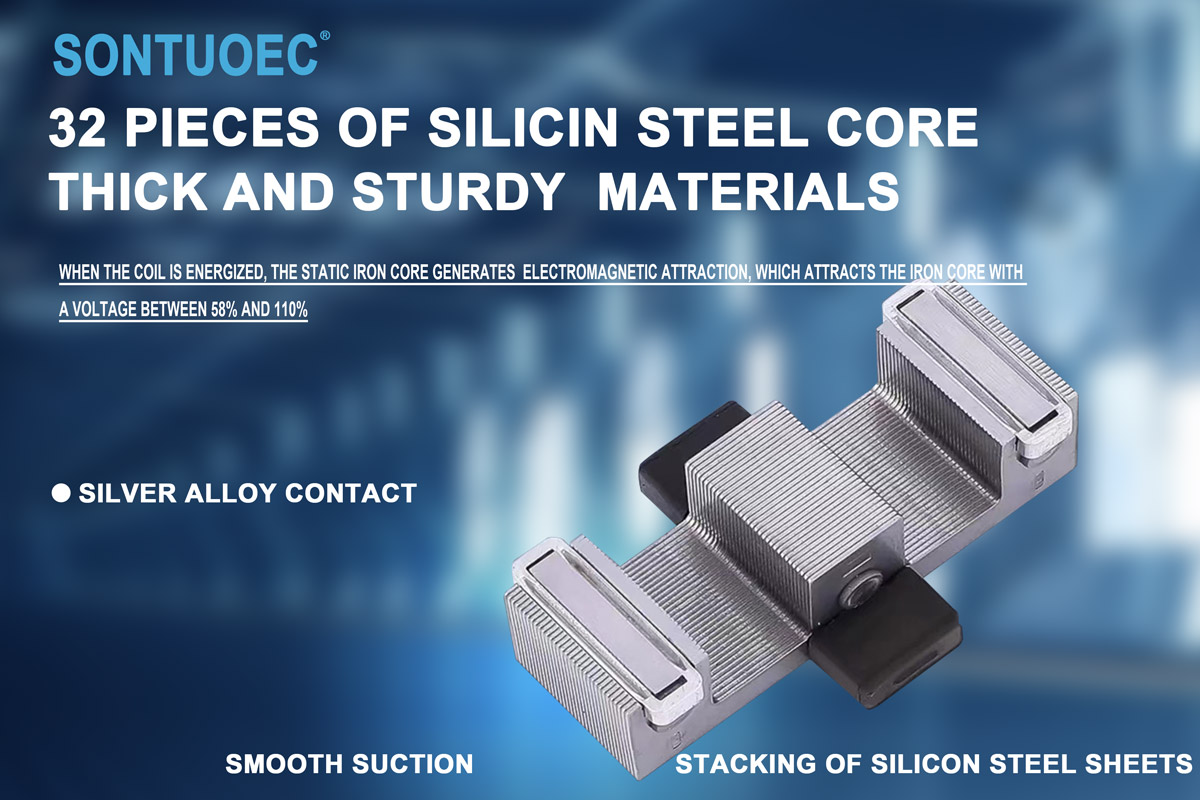

Kung ang coil sa 3P AC Contactor kusog, ang puthaw nga kinauyokan makamugna og magnetism ug makadani sa sistema sa pagkontak aron masira, sa ingon nagkonektar sa tulo ka hugna nga suplay sa kuryente ug usa ka zero wire. Kung ang coil de-energized, ang kinauyokan mawad-an sa iyang magnetism ug ang sistema sa pagkontak nagbulag sa ilawom sa aksyon sa usa ka tubod, sa ingon gidiskonekta ang tulo ka hugna nga suplay sa kuryente gikan sa linya sa zero. Niining paagiha, ang 3P AC Contactor makaamgo sa hilit nga pagkontrol sa mga electrical load.

Mga Sitwasyon sa Aplikasyon

Ang 3P AC Contactor kaylap nga gigamit sa lainlaing mga sistema sa kuryente nga kinahanglan nga kontrolon ang tulo ka hugna nga gahum ug usa ka zero nga linya sa parehas nga oras, sama sa:

Natad sa automation sa industriya: gigamit aron makontrol ang pagsugod sa motor, paghunong ug pagbalik sa mga operasyon.

Sistema sa gahum: gigamit aron mahibal-an ang hilit nga kontrol ug pagpanalipod sa sistema sa kuryente.

Automation sa pagtukod: gigamit aron makontrol ang pagsugod ug paghunong sa suga, air conditioning ug uban pang kagamitan.
