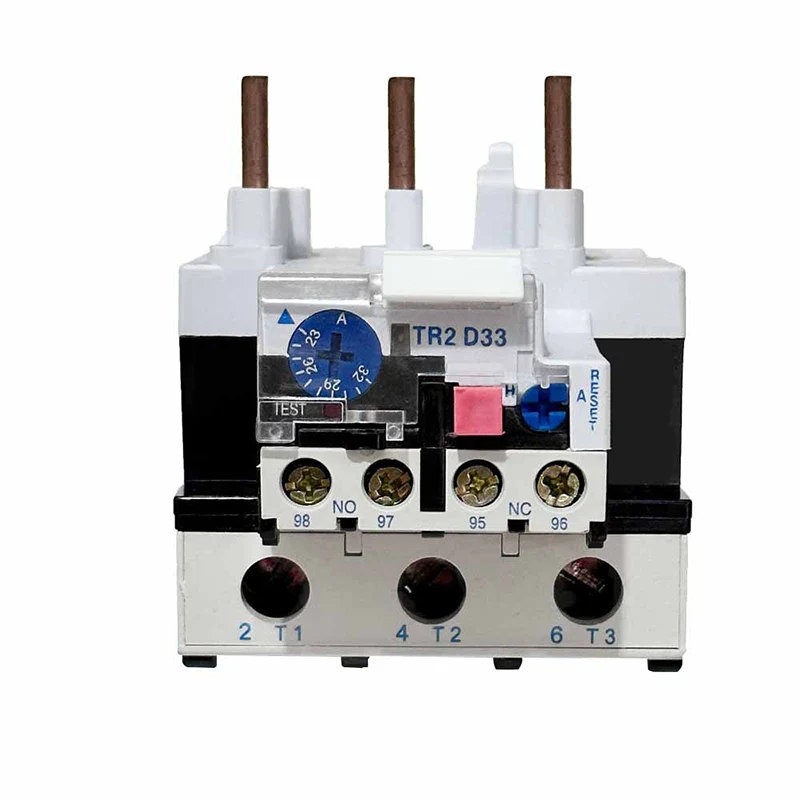

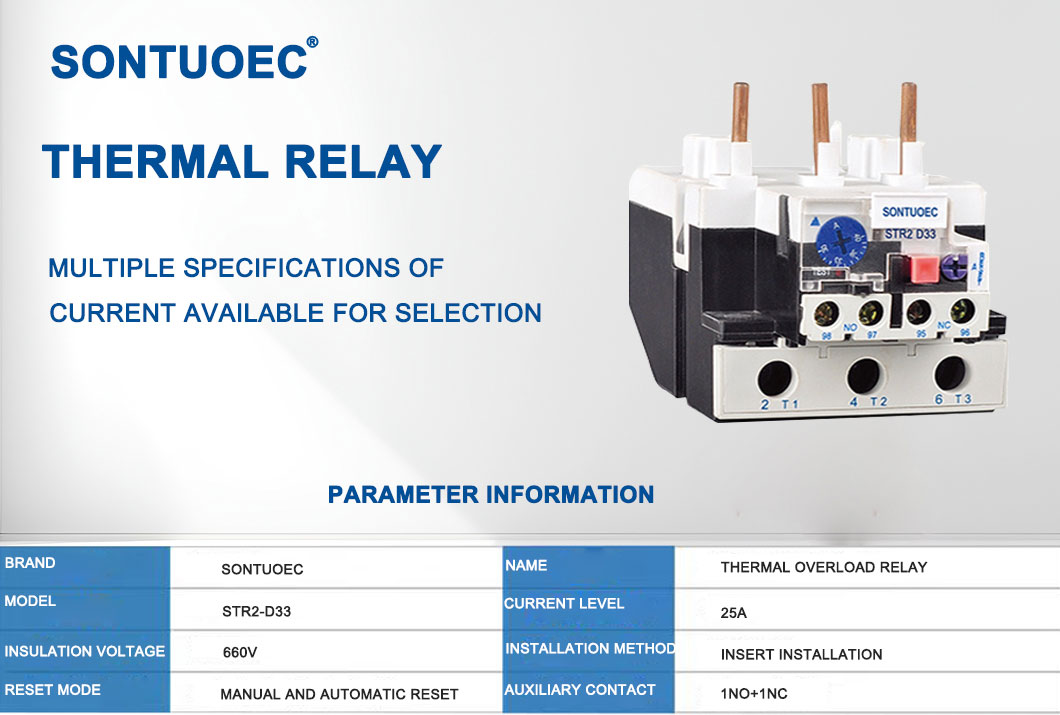

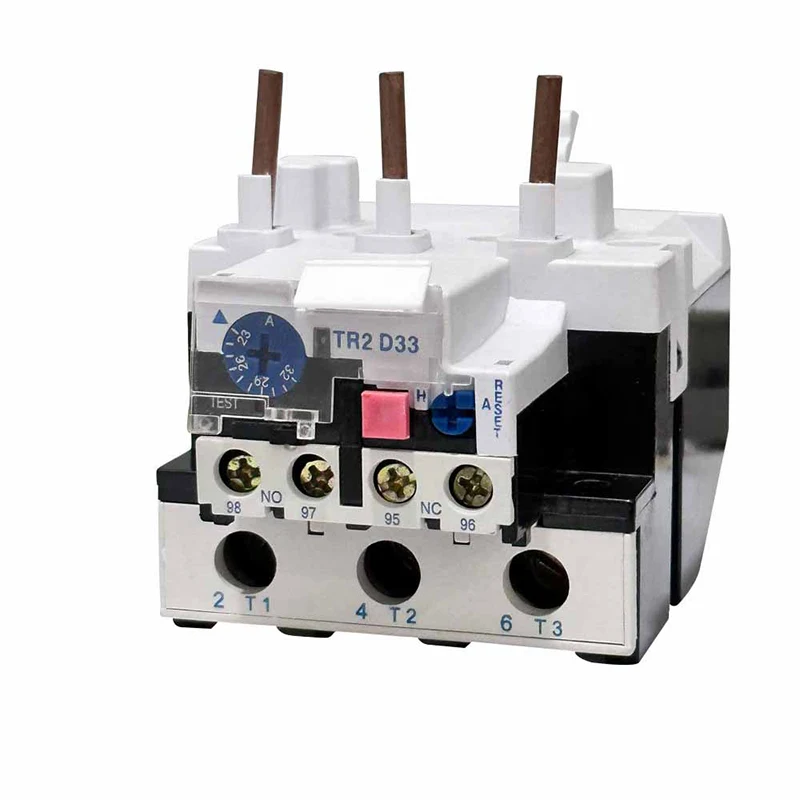

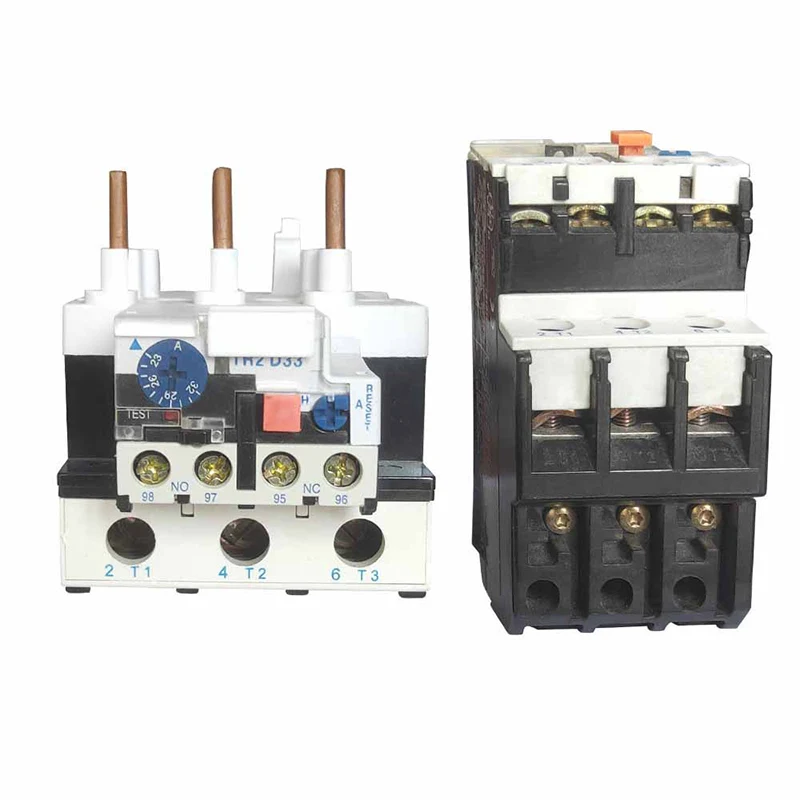

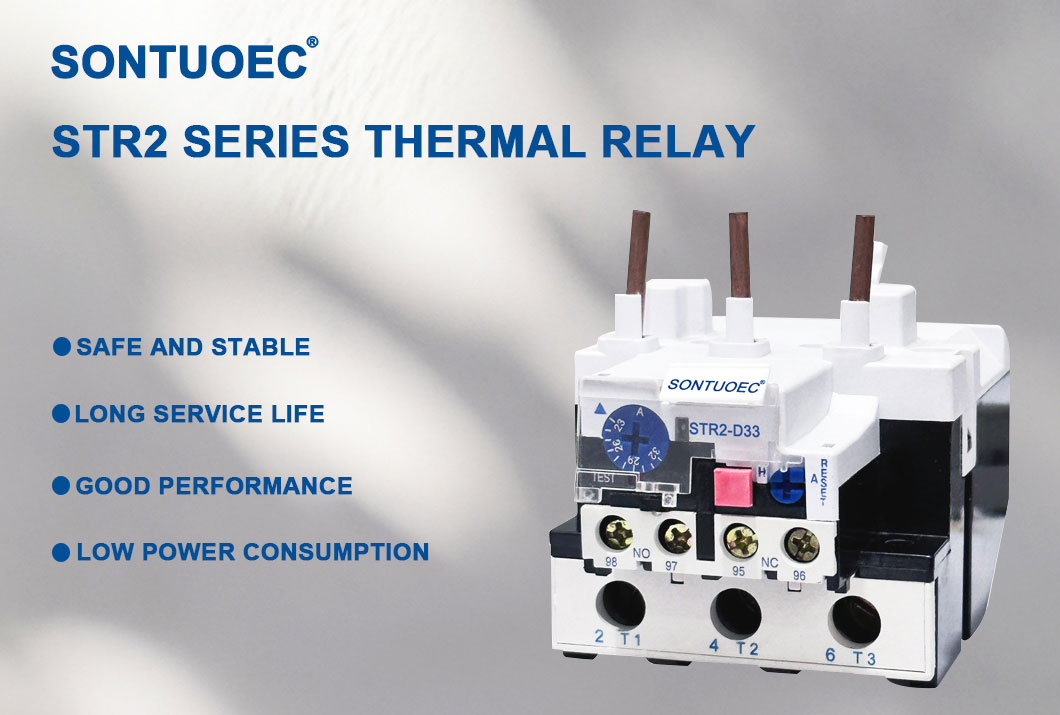

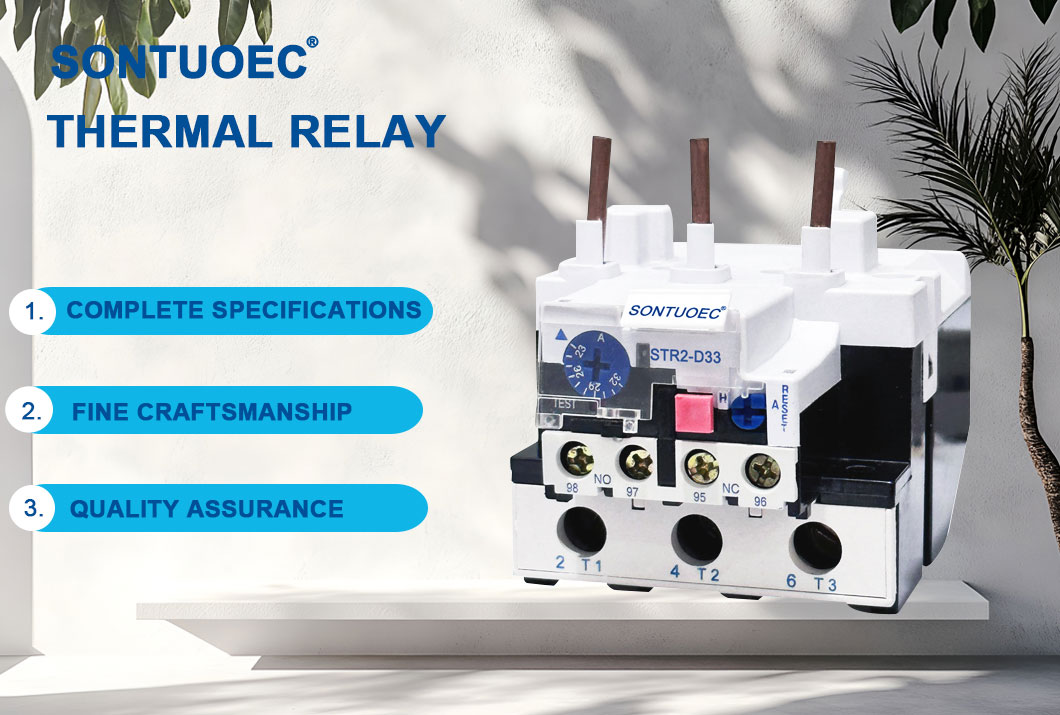

Str2-D33 Thermal Overload relay

Str2-D33 Thermal Overload RoLys nagtrabaho sa baruganan sa thermal nga epekto sa kuryente sa kuryente. Kung ang usa ka motor nga gibug-aton, ang karon nga pagtaas sa karon, hinungdan sa elemento sa pagpainit sa sulod sa thermal overload relay aron magpainit. Ang kini nga kainit gibalhin sa bimetal, nga gihimo sa duha nga mga metal nga adunay lainlaing mga coefficients sa pagpalapad sa thermal, mao nga kini nagyukbo sa dihang gipainit. Sa diha nga ang pagyukbo sa usa ka punto, nag-aghat kini sa usa ka mekanikal nga aparato, kasagaran usa ka kontak, nga nakumpleto ang suplay sa kuryente sa motor, sa ingon gipanalipdan kini gikan sa kadaot.

Ipadala ang Pangutana

Deskripsyon sa Produkto

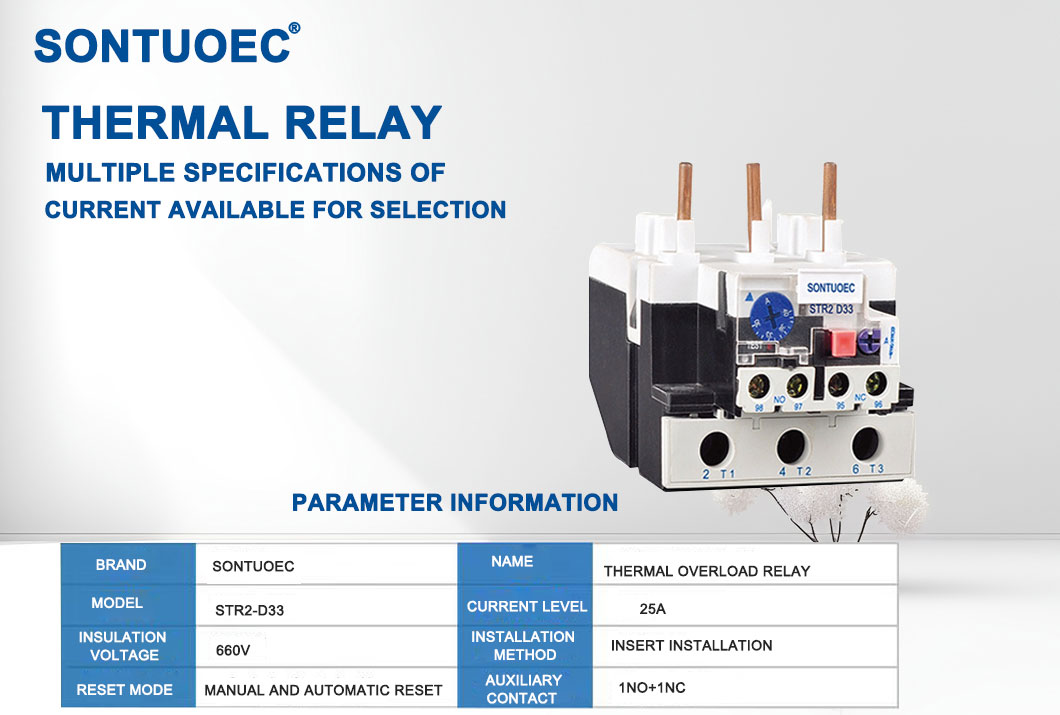

Mga detalye:

Produkto Ngalan	Thermal overload relay
Modelo	ST2-D33
Materyal	Plastik, electronic nga sangkap
Sa teserminal Makigkita	1no + 1NC
Sa teserminal Relayated karon	23a-9a	Pls timan-i ang karon matang

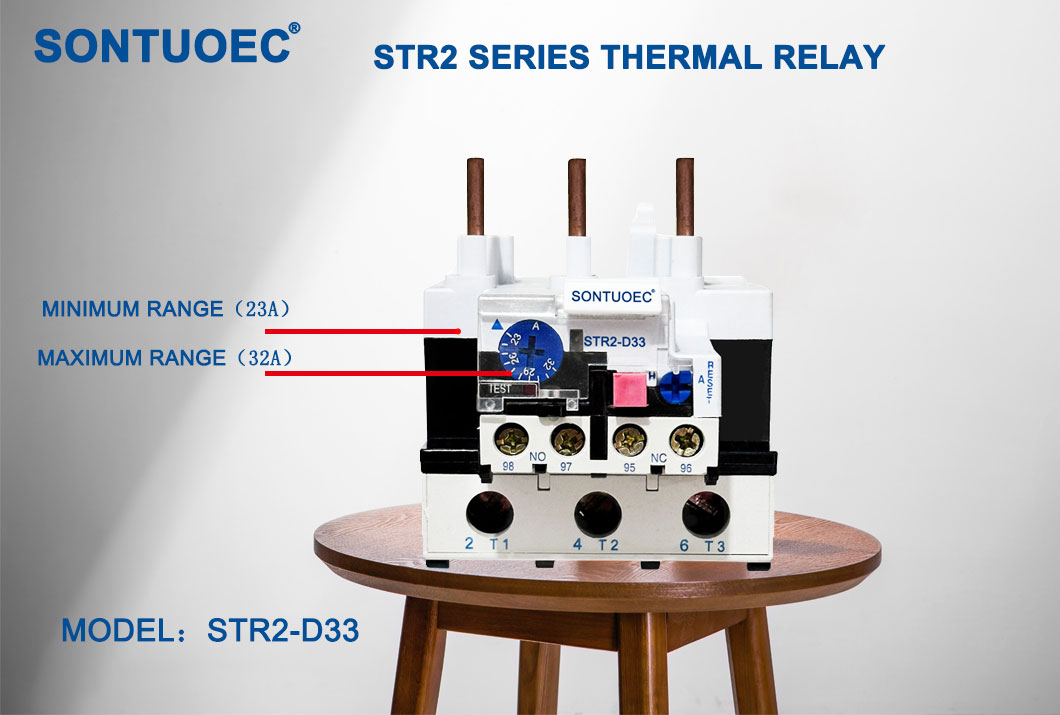

Str2-93	Nahiangay karon nga range (A) Setting Range	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / Str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Kasagunson	660V
Klase sa Tripping	50 / 60hz
Bulok	Ingon nga gipakita nga litrato

Panguna nga Techical Parameter

Modelo	Gimarkahan karon	Dili.	Pagpahimutang sa Setting (A)	Alang sa contactor
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / Str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Panguna nga Mga Buhat

Pag-ayo sa Pag-ayo: Kung ang pagkarga sa motor milapas sa kantidad niini, ang thermal overload relay magpahawa sa suplay sa kuryente aron mapugngan ug makadaot ang motor.

Pagpanalipod sa Overheat: Kung ang mga overheat sa motor alang sa pipila ka hinungdan (e.g. Hataas nga pag-undang sa temperatura o dili maayo nga pag-init sa kainit), ang thermal overload relay usab putlon ang suplay sa kuryente.

Indikasyon Function: Daghang mga pag-relaki sa thermal nga relo ang adunay usa ka function sa indikasyon, nga nag-signal o nagbag-o sa kahimtang sa dihang ang motor nga sobra sa trabaho o pag-ayo sa oras.

Auto relay STR2-D series of thermal overload relay can be used in the circuit of 50/60 HZ, rated insulation voltage 660 V, rated current 0.1-93A for protecting the phase break when the electric motor is overload , the relay has different mechanism and temperature compensation can be pluged in ST1 series AC contactor,It is the most advanced thermal relay in the nineties in the world the products comply with IEC 60947-1.

Mga Sitwasyon sa Paggamit

Ang mga relo nga overload sa thermal kaylap nga gigamit sa lainlaing mga kalikopan sa industriya ug komersyal, labi na sa mga kagamitan nga nanginahanglan mga electric motor drive. Sama pananglit, gigamit kini sa mga bomba, compressor, fans, conveyors, ug lainlaing mga kagamitan sa mekanikal aron masiguro nga ang ingon nga kagamitan mahimong luwas nga isara sa usa ka sobra nga kahimtang o sobra nga kahimtang.

Pagpili ug Pag-instalar

Kung nagpili usa ka thermal overload relay, mga hinungdan sama sa rating sa kuryente sa motor, operating entraist, ug pag-load sa mga kinaiya kinahanglan nga tagdon. Gikinahanglan usab nga masiguro nga ang marka sa karon nga thermal overload relay match sa marka sa motor ug kini adunay angay nga overload protect characteristics.

Kung ang pag-instalar sa usa ka thermal overload relay, kinahanglan nimo nga sundon ang mga giya sa tiggama ug sigurohon nga kini tukma nga konektado sa gahum sa motor ug pagkontrol sa motor. Dugang pa, ang mga pag-atras sa thermal overload kinahanglan nga susihon ug ipadayon kanunay aron masiguro ang husto nga operasyon ug taas nga serbisyo sa serbisyo.

STR2-D33 Thermal Overload Relay
